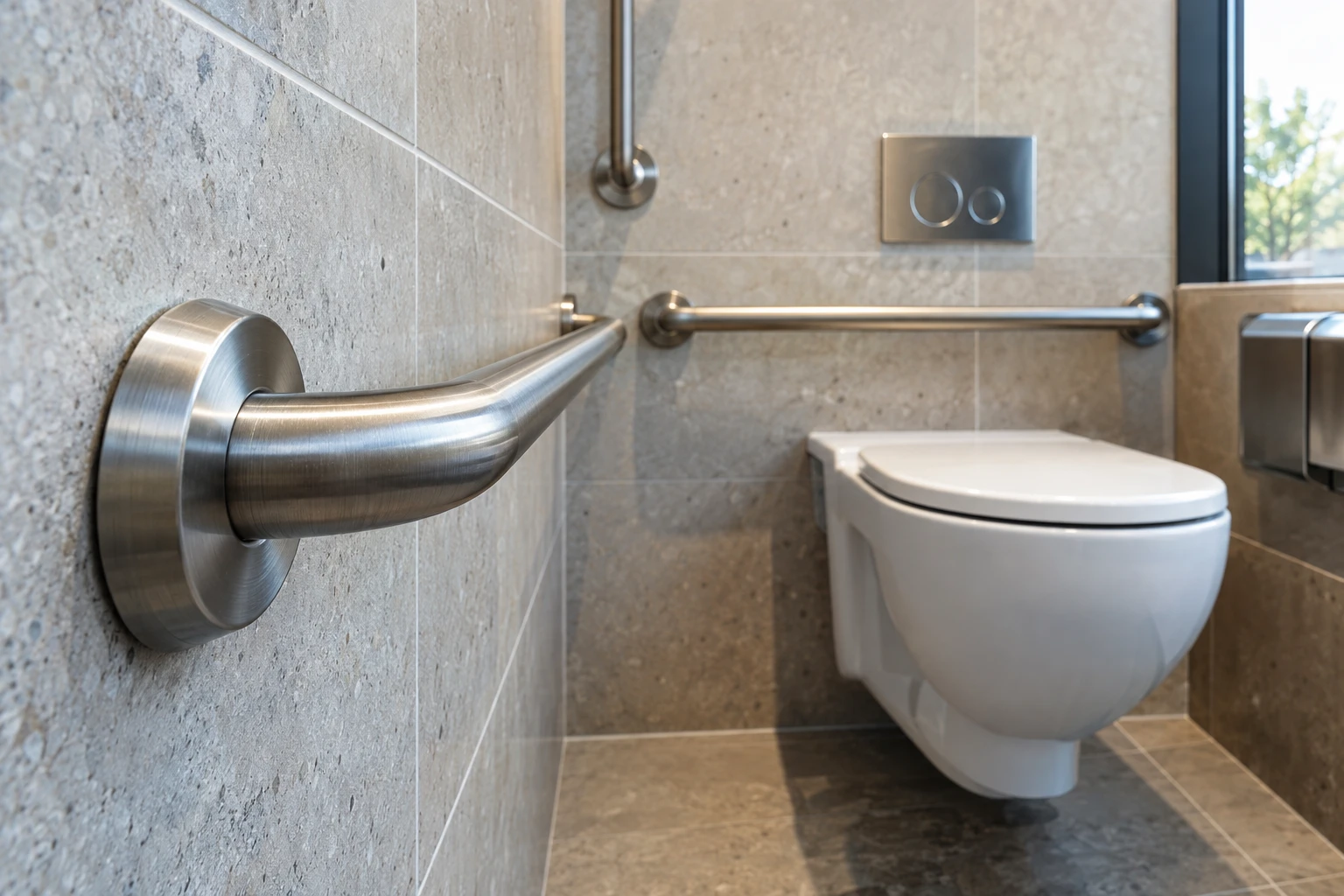

Barre di appoggio ADA nella gara d'appalto: guida all'approvvigionamento per il confronto tra fornitori

Quando si confrontano opzioni di barre di appoggio per una gara relativa a un bagno commerciale negli Stati Uniti, la prova più utile non è la dichiarazione di un fornitore secondo cui un maniglione è "conforme ADA", ma la documentazione alla base di quella dichiarazione. Le ADA Standards for Accessible Design 2010, pubblicate dal Dipartimento di Giustizia statunitense e disponibili in formato di testo combinato sul sito della US Access Board (https://www.access-board.gov/ada/), stabiliscono cosa devono fare le barre di appoggio. Il compito in fase di approvvigionamento è verificare l'offerta di ciascun fornitore rispetto a tali requisiti e alle reali condizioni delle vostre murature.

Questa guida copre le sezioni della norma che contano, le prove da richiedere e le domande che rendono le offerte realmente confrontabili.

Quali sezioni delle ADA Standards si applicano

La sezione 609 delle ADA Standards 2010 riguarda le barre di appoggio. La sezione 610 riguarda le sedute, quindi non citatela come requisito per le barre di appoggio, nemmeno quando una seduta doccia compare nello stesso elenco. Il testo ufficiale combinato delle norme è consultabile su https://www.access-board.gov/ada/.

Tre disposizioni contano di più a livello di prodotto:

• Sezione 609.2.1 (dimensioni della presa): le barre circolari devono avere un diametro esterno compreso tra 1,25 e 2 pollici, con 32 e 51 mm indicati nella norma.
• Sezione 609.4 (altezza): l'altezza delle barre orizzontali si misura generalmente al bordo superiore della superficie di presa, tra 33 e 36 pollici (840 e 915 mm) sopra il pavimento finito. Si applicano disposizioni separate per i sanitari per bambini e per la barra inferiore a parete della vasca, quindi questo intervallo non va applicato a tali eccezioni.
• Sezione 609.8 (prestazioni strutturali): la barra di appoggio, i suoi elementi di fissaggio, il montaggio e la struttura di supporto vengono valutati insieme sotto una forza di 250 libbre (1112 N).

Quest'ultimo punto è quello che gli acquirenti trascurano più spesso. La conformità è una proprietà dell'assemblaggio installato, non della sola barra. Una barra tecnicamente idonea fissata a una parete inadeguata può comunque non soddisfare il requisito.

Distinguere la norma dalle affermazioni sui prodotti

La norma enuncia requisiti. Non certifica i prodotti. Quando un fornitore descrive un maniglione come conforme ADA, chiedete cosa significhi tale affermazione per il modello specifico:

• Il diametro esterno rientra nell'intervallo della sezione 609.2.1?
• La barra è offerta in lunghezze e configurazioni adatte alle posizioni richieste dal vostro progetto?
• Il produttore pubblica istruzioni di installazione che identificano le aspettative di montaggio e fissaggio?

Trattate la forza di 250 libbre della sezione 609.8 come un requisito che l'assemblaggio installato deve soddisfare, non come un risultato di prova che un catalogo avrebbe già ottenuto automaticamente. Chiedete a ogni offerente di spiegare, per iscritto, come il proprio prodotto e le proprie istruzioni supportano tale requisito quando installato come indicato. Se si considera un modello Flanso, richiedete informazioni specifiche per il modello direttamente, invece di assumere che la norma stessa sia la prova delle prestazioni.

Documentazione da richiedere a ogni offerente

Per confrontare elementi omogenei, inserite lo stesso elenco di documenti nella richiesta a tutti i fornitori:

• Disegni di prodotto che mostrino diametro esterno, superficie di presa e punti di montaggio
• Istruzioni di installazione del produttore per il modello presentato
• Eventuali dichiarazioni scritte su come il prodotto supporta i requisiti della sezione 609, chiaramente attribuite al produttore
• Informazioni sui fissaggi forniti e sui tipi di parete ai quali sono destinati
• Informazioni su finitura e manutenzione adeguate a un ambiente di bagno commerciale

Conservate le risposte in un unico registro submittal, così che i revisori e, in seguito, l'installatore possano risalire a quanto promesso.

Domande che rendono i prezzi confrontabili

I prezzi unitari bassi nascondono differenze reali. Prima di confrontare i totali, chiedete:

• I fissaggi sono inclusi o quotati a parte?
• L'ambito quotato comprende la preparazione della parete o la struttura di supporto che le prestazioni della sezione 609.8 possono richiedere, oppure è a carico di un altro pacchetto?
• Chi è responsabile della verifica del supporto prima dell'installazione?
• Le istruzioni di installazione sono fornite per modello, e in quale lingua?
• Quali sono le condizioni su quantitativi, ricambi e parti di sostituzione?

Le decisioni strutturali e di installazione vanno delegate al progettista e a un installatore qualificato. Le scelte di ancoraggio dipendono dalla costruzione della parete, che i soli documenti di gara non possono definire; una panoramica dei punti di coordinamento è disponibile su https://flanso.com/it/#anchoring.

Coordina il layout prima dell'aggiudicazione

I requisiti di altezza e posizione interagiscono con apparecchi, tramezzi e spazi liberi definiti altrove nel progetto. Prima che la gara si chiuda:

• Confermate il tipo di apparecchio in corrispondenza di ogni posizione della barra, perché esistono eccezioni all'intervallo di altezza della sezione 609.4
• Confermate le quote del pavimento finito e delle facce a vista delle pareti, poiché la sezione 609.4 si misura sopra il pavimento finito
• Verificate che la costruzione dei tramezzi alle posizioni delle barre possa supportare il montaggio richiesto, o segnalatelo al progettista
• Fate esaminare il layout da un professionista dell'accessibilità del progetto rispetto alla norma ufficiale vigente

Una checklist di gara per le barre di appoggio ADA

• Citate le ADA Standards 2010 e fate riferimento alla sezione 609, non alla sezione 610, per i requisiti delle barre di appoggio
• Verificate il diametro della presa rispetto alla sezione 609.2.1 per ogni modello presentato
• Annotate l'intervallo di altezza della sezione 609.4, incluse le sue eccezioni, e confermate i tipi di apparecchio con il progettista
• Richiedete documentazione scritta del produttore per modello, non una generica dichiarazione di conformità
• Trattate il requisito di 250 libbre (1112 N) della sezione 609.8 come applicabile all'assemblaggio installato
• Assegnate la struttura di supporto a parete e la verifica del supporto a una parte nominata
• Standardizzate l'elenco della documentazione per tutti gli offerenti
• Registrate tutte le risposte nel file submittal

Come formulare la richiesta

Una richiesta chiara e standardizzata è la miglior difesa contro offerte che differiscono in modi che il prezzo non mostra. Se desiderate informazioni specifiche sui modelli di barre di appoggio Flanso, compresa la documentazione disponibile e le condizioni commerciali attuali, contattateci tramite https://flanso.com/it/#contact. Condividete il vostro layout e i tipi di parete coinvolti, così che la risposta riguardi il vostro progetto e non una generica voce di catalogo.

Fonti

• US Access Board: ADA Accessibility Standards
