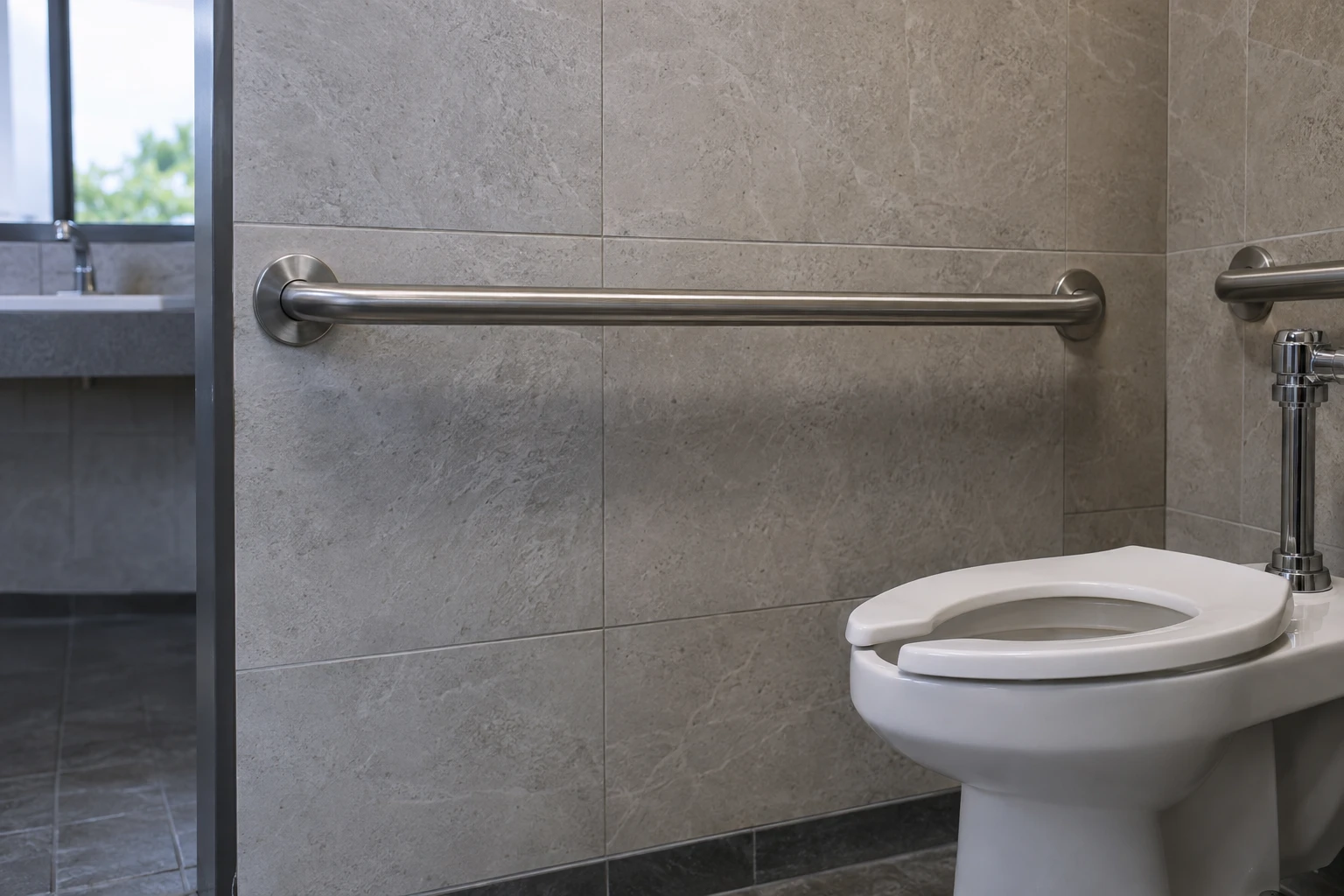

Haltegriff 36 Zoll: Passende Grifflängen für US- gewerbliche Waschräume

Ein Haltegriff mit 36 Zoll ist eine häufige Länge auf gewerblichen Bauteillisten, aber die richtige Länge für jede Position hängt vom Sanitärobjekt, der Transferdirection und den Freiflächen in Ihrem Grundriss ab. In den Vereinigten Staaten werden Platzierung und Länge durch die 2010 ADA Standards geregelt, die vom US-Justizministerium erlassen und von der US Access Board unter https://www.access-board.gov/ada/ veröffentlicht wurden. Dieser Artikel beschreibt, wie Grifflängen auf den Grundriss eines gewerblichen Waschraums abgestimmt werden und was vor der Bestellung in Submittals zu bestätigen ist. Konstruktive und montagebezogene Entscheidungen liegen in der Verantwortung Ihres Projektplaners und qualifizierten Monteurs.

Vom Grundriss ausgehen, nicht vom Katalog

Die Grifflänge ist ein Ergebnis des Plans, keine Eingangsgröße. Bevor Sie Produktseiten betrachten, markieren Sie auf Ihren Zeichnungen:

• Welches Sanitärobjekt jeder Griff bedient: WC, Dusche, Badewanne oder Transferpunkt
• Die Richtung des erwarteten Transfers und die Wandfläche neben und hinter dem Objekt
• Türöffnungswinkel, Trennwände, Leitungen und andere Hindernisse, die eine nutzbare Wandlänge verkürzen könnten
• Fertige Wandaufbauten, da Fertigfußbodenniveau und Oberflächentiefe jedes Bemessungsmaß beeinflussen

Ein 36-Zoll-Griff kann für eine WC-Position passen und für die nächste falsch sein – selbst im selben Gebäude. Bestätigen Sie die Positionen anhand der anwendbaren Abschnitte der ADA Standards, statt eine frühere Bauteilliste zu kopieren.

Was die ADA Standards tatsächlich abdecken

Der offizielle kombinierte Text der ADA Standards wird von der US Access Board unter https://www.access-board.gov/ada/ gepflegt. Für Haltegriffe sind die einschlägigen Bestimmungen in Abschnitt 609 zu finden. Beachten Sie, dass Abschnitt 610 Sitze regelt, nicht die Anforderungen an Haltegriffe – zitieren Sie ihn daher nicht für Platzierung oder Länge.

Kernpunkte, die Planer direkt in der Norm nachlesen sollten:

• Abschnitt 609.2.1 legt den kreisförmigen Außendurchmesser der Greiffläche zwischen 1,25 und 2 Zoll fest, mit 32 und 51 mm gemäß der Norm.
• Abschnitt 609.4 misst die Höhe horizontaler Haltegriffe in der Regel zur Oberkante der Greiffläche, zwischen 33 und 36 Zoll (840 und 915 mm) über dem fertigen Fußboden. Für Kinder-WCs und den niedrigeren Rückwandgriff der Badewanne gelten gesonderte Bestimmungen, daher gilt dieser Bereich nicht für diese Ausnahmen.
• Abschnitt 609.8 bewertet Haltegriff, Befestigungsmittel, Montage und tragende Struktur unter einer Kraft von 250 Pound (1112 N). Dies ist eine Anforderung der Norm, kein Produkttestergebnis.

Wo ein Griff relativ zum Objekt beginnt und endet und welche Längen jede Konfiguration erfüllen, ist in den Bestimmungen der Norm für jeden Objekttyp festgelegt. Ihr Projektplaner sollte die genaue Konfiguration gegen den aktuellen offiziellen Text bestätigen.

Warum ein 36-Zoll-Griff die richtige Lösung sein kann – oder nicht

Längenentscheidungen können in zwei Richtungen fehlschlagen. Ein zu kurzer Griff kann dazu führen, dass die Greiffläche endet, bevor der Nutzer Halt benötigt. Ein zu langer Griff kann mit Freiflächen, angrenzenden Objekten oder einer Seitenwand kollidieren oder die Montage in eine Wandhöhle ohne geeignete Unterkonstruktion drängen.

Prüfen Sie für jede Position:

• Die verfügbare Wandlänge nach Abzug fertiger Oberflächen und Hindernisse
• Ob die erforderliche Konfiguration einen Seitenwandgriff, einen Rückwandgriff oder beides vorsieht
• Dass die Montagehalterungen des Griffs dort landen, wo Unterkonstruktion oder tragende Struktur vorgesehen werden kann

Beachten Sie auch, dass der Höhenbereich des Abschnitts 609.4 mit der Länge interagiert: Ein längerer horizontaler Griff liegt ebenfalls mit seiner oberen Greiffläche innerhalb des vorgegebenen Höhenbands über dem fertigen Fußboden.

Wandkonstruktion und die 250-Pound-Anforderung

Länge und Durchmesser sind bedeutungslos, wenn die Wand den Griff nicht tragen kann. Abschnitt 609.8 bezieht seine Kraftanforderung auf die vollständige Einheit: den Griff, die Befestigungsmittel, die Montage und die tragende Struktur. Das bedeutet, dass die Überprüfung des Untergrunds im Projekt erfolgt, nicht im Produktdatenblatt.

Koordinieren Sie frühzeitig zwischen Planer und qualifiziertem Monteur:

• Identifizieren Sie den Wandaufbau an jeder Griffposition, einschließlich verdeckter Rahmen oder Unterkonstruktion
• Vereinbaren Sie, wo Verstärkungen eingebaut werden, und dokumentieren Sie dies in den Zeichnungen
• Bestätigen Sie, dass die Montageanforderungen des Herstellers für das gewählte Modell vor der Bestellung der Befestigungsmittel vorliegen

Flanso bietet unter https://flanso.com/de/#anchoring eine Verankerungsübersicht als Ausgangspunkt für diese Abstimmungen, aber die Befestigungskonstruktion selbst muss vom Projektplaner und qualifizierten Monteur für die tatsächliche Wandkonstruktion bestätigt werden.

Was vor der Bestellung in Submittals zu bestätigen ist

Im Submittal laufen Länge, Oberfläche und Nachweise zusammen. Vor Freigabe einer Bestellung prüfen Sie, ob das Submittal Folgendes enthält:

• Die genaue Modellreferenz und Länge für jede Griffposition, abgeglichen mit der Zeichnungsliste
• Bemaßte Zeichnungen mit dem Durchmesser der Greiffläche, der im Bereich des Abschnitts 609.2.1 von 1,25 bis 2 Zoll liegen muss
• Die Bestätigung des Wandtyps und der vorgesehenen Befestigungsmethode an jeder Position
• Alle für das Modell relevanten Montageanweisungen des Herstellers

Behandeln Sie jede Aussage, ein Produkt sei „ADA-konform“, als Ausgangspunkt, nicht als Nachweis. Konformität wird anhand der Anforderungen der Norm im Kontext der eingebauten Einheit bewertet, einschließlich der Wand. Gehen Sie nicht davon aus, dass eine Katalogzeichnung belegt, dass eine fertige Installation Abschnitt 609.8 erfüllt.

Projekt-Checkliste für Grifflängen

Vor der Bestellung von Haltegriffen für ein gewerbliches Waschraumprojekt in den USA:

• Bestätigen Sie die maßgebliche Norm und lesen Sie die Haltegriffbestimmungen in der offiziellen Quelle: https://www.access-board.gov/ada/
• Markieren Sie jede Griffposition im Plan mit Objekttyp und Transferdirection
• Prüfen Sie die verfügbare Wandlänge an jeder Position gegen die vorgeschlagene Länge
• Verifizieren Sie den Durchmesser der Greiffläche gegen Abschnitt 609.2.1
• Bestätigen Sie die Höhensetzung gemäß Abschnitt 609.4 und prüfen Sie, ob eine Ausnahme gilt
• Stimmen Sie Wandaufbauten und Unterkonstruktion mit dem qualifizierten Monteur ab
• Referenzieren Sie die Kraftanforderung nach Abschnitt 609.8 als Bemessungsanforderung für die vollständige Einheit
• Stellen Sie Submittals mit Modellreferenzen, Zeichnungen und Montageanweisungen je Modell zusammen
• Behalten Sie die Freigabe der endgültigen Positionen und Befestigungen bei Projektplaner und Monteur

Für modellspezifische Informationen zu Längen, Oberflächen und Dokumentation fordern Sie Details von Flanso an: https://flanso.com/de/#contact.

Quellen

• US Access Board: ADA Accessibility Standards
