Duschgriffstangen in England: Platzierung, Wandaufbau und Dokumentation für Gewerbe- und Pflegeprojekte richtig festlegen

In England sollten Duschgriffstangen für Gewerbe- und Pflegeumgebungen anhand von Approved Document M festgelegt werden – der amtlichen Leitlinie zur Barrierefreiheit und Nutzung von Gebäuden im Rahmen der Building Regulations. Die Platzierung der Griffstange hängt von der Duschanordnung und der Nutzergruppe ab, während die Befestigung vom Wandaufbau hinter der fertigen Oberfläche abhängt. Keine dieser Entscheidungen lässt sich allein aus einem Produktkatalog treffen. Dieser Artikel zeigt, was zu prüfen ist, in welcher Reihenfolge, und was Sie vor der Bestellung von Lieferanten anfordern sollten.

Mit der aktuellen Fassung von Approved Document M beginnen

Approved Document M wird vom Ministry of Housing, Communities and Local Government herausgegeben und ist auf GOV.UK verfügbar. Es gilt für Baumaßnahmen in England und erscheint in zwei Bänden: einer für Wohngebäude und einer für Nichtwohngebäude. Für gewerbliche Sanitärräume, Pflegeheime und vergleichbare Projekte ist der Band für Nichtwohngebäude maßgeblich, wobei Pflegeumgebungen je nach Gebäudetyp und Umfang der Arbeiten möglicherweise beide Bände berücksichtigen müssen.

Lesen Sie die aktuelle Fassung und nicht eine gespeicherte Kopie oder eine Zusammenfassung in einem Lieferantenprospekt. Die Leitlinie wird überarbeitet, und Entscheidungen auf Basis einer veralteten Version genügen möglicherweise nicht den Anforderungen der Baukontrolle. Die offizielle Publikationsseite finden Sie unter https://www.gov.uk/government/publications/access-to-and-use-of-buildings-approved-document-m.

Zwei Hinweise für Ausschreibungsunterlagen. Erstens ist Approved Document M eine Leitlinie dazu, wie Bauarbeiten die Regulations erfüllen können. Es ist kein Produktzertifizierungssystem – die Bezeichnung „Doc M compliant" für eine Griffstange beweist allein noch nichts über das konkrete Produkt oder dessen Installation. Zweitens sollten Sie keine Anforderungen aus anderen Rechtsräumen übernehmen. US-ADA-Vorschriften beispielsweise behandeln andere Anordnungen und andere Regeln; deren Zitierung in einem Projekt in England schafft Verwirrung statt Nachweise.

Platzierung: Die Duschanordnung bestimmt den Griffstangenplan

Die Platzierung der Griffstange im Duschbereich ergibt sich daraus, wie Menschen den Raum nutzen werden. Eine bodengleiche Dusche für eine stehende Person mit eingeschränktem Gleichgewicht erfordert eine andere Stütze als eine Dusche, die überwiegend im Sitzen genutzt wird – und in einer Pflegeeinrichtung müssen möglicherweise beide Fälle abgedeckt sein. Der Projektplaner und, wo relevant, eine Fachperson für Barrierefreiheit sollten die Transfer- und Stehszenarien festlegen, bevor die Positionen der Griffstangen fixiert werden.

Praktische Platzierungsfragen, die bereits in der Planung zu klären sind:

• Von welcher Wand oder Ecke nähert sich die Nutzerin oder der Nutzer, und wo wird beim Betreten und Verlassen des Duschbereichs Stütze benötigt?
• Gibt es einen festen Sitz, einen klappbaren Sitz oder keinen Sitz? Jedes Szenario verändert, wo eine griffige Handhaltefläche liegen muss.
• Gibt es Türen, Ventile, Bedienelemente oder Pendelleuchten, die eine Griffstange behindern könnten oder von ihr behindert werden könnten?
• Kann eine einzige Griffstange zwei Szenarien abdecken, oder sind zwei an unterschiedlichen Positionen erforderlich?
• Beeinträchtigt die Griffstange Pflegekräfte oder Ausrüstung in einer Pflegeeinrichtung?

Halten Sie die abgestimmten Positionen im Plan fest, bevor Produkte angeboten werden. Griffstangen, die erst nach dem Fliesenlayout festgelegt werden, landen häufig an der falschen Wandkonstruktion.

Die Wand prüfen, bevor die Befestigung gewählt wird

Eine Griffstange ist nur so gut wie das, woran sie befestigt wird. In Gewerbe- und Pflegegebäuden bestehen Duschwände häufig aus leichten Trennwänden, Fliesenträgerplatten, Duschpaneelen oder anderen Konstruktionen, die für sich genommen keine Lasten aufnehmen können. Jede Befestigung setzt daher voraus, dass der Wandaufbau über ausreichende Verstärkung oder rückseitige Abstützung verfügt – oder dass ein Befestigungssystem gewählt wird, das genau auf diesen Untergrund abgestimmt ist.

Bevor die Spezifikation finalisiert wird, beschaffen oder ermitteln Sie:

• Den Wandaufbau von der fertigen Oberfläche bis zur tragenden Struktur, einschließlich Plattentyp und Ständerachsen, soweit bekannt.
• Ob an den vorgesehenen Positionen Verstärkungen oder rückseitige Abstützungen installiert wurden.
• Bei Nachrüstungen: ob ein Öffnen der Wand akzeptabel ist oder ob die Bestandsaufnahme Suchverfahren zur Ermittlung der verdeckten Konstruktion nutzen soll.
• Leitungen, Rohre oder Kabel, die hinter den vorgesehenen Befestigungspunkten verlaufen.

Die Wahl des Befestigungssystems und die Installationsmethode liegen in der Verantwortung der qualifizierten Installationsfachkraft und des Projektplaners. Flanso stellt Verankerungs-Leitmaterial unter https://flanso.com/de/#anchoring als Teil der Projektplanung bereit, doch die statische Bewertung einer konkreten Wand ist eine Projektentscheidung, keine Katalogauskunft.

Von Lieferanten anzufordernde Dokumentation

Eine Anfrage zu Duschgriffstangen für ein Projekt in England sollte von Lieferanten produktspezifische Nachweise verlangen, nicht pauschale Marketingaussagen. Sinnvolle Unterlagen sind:

• Produktdrawings mit Befestigungsabständen, Wandabstand und Griffprofil.
• Material- und Oberflächenspezifikation einschließlich Pflegerinnerungen für ein nasses, mit Seife kontaminiertes Umfeld.
• Mitgelieferte Befestigungsmittel und etwaige angegebene Einschränkungen hinsichtlich geeigneter Untergründe.
• Belastungs- oder Prüf­nachweise für das konkrete Modell, mit benannter Prüf­methode.
• Bestätigung, was der Lieferant zusichert und was in der Verantwortung der Baustelle bleibt.

Fordern Sie bei Flanso produktspezifische Informationen über das Projektanfrageformular unter https://flanso.com/de/#contact an. Lieferanten können ihre Produkte beschreiben; die installierte Einheit können sie nicht zertifizieren, denn das hängt von der Wand und der Ausführungsqualität auf der Baustelle ab.

Rollen und Freigaben

Halten Sie die Verantwortlichkeiten im Projekt klar getrennt:

• Der Projektplaner legt die Griffstangenpositionen anhand der aktuellen Leitlinie und der Nutzungsszenarien fest.
• Eine Fachperson für Barrierefreiheit berät, wenn das Projekt Pflegebedarf oder komplexe Transfers umfasst.
• Die qualifizierte Installationsfachkraft wählt und realisiert die Befestigung für die tatsächliche Wand gemäß den Herstellerangaben.
• Die Baukontrolle oder eine zugelassene Prüfstelle bestätigt, dass die Arbeiten die Building Regulations erfüllen.

Dokumentieren Sie, welche Partei jedes Element bestätigt hat, und bewahren Sie Bestandsaufnahmen, Produkteinreichungen und Installationsnachweise gemeinsam für die Übergabedokumentation auf.

Projekt-Checkliste

• Die aktuelle Fassung von Approved Document M und den richtigen Band für den Gebäudetyp bestätigen: https://www.gov.uk/government/publications/access-to-and-use-of-buildings-approved-document-m
• Steh- und Sitznutzungsszenarien für den Duschbereich mit dem Projektplaner definieren.
• Abgestimmte Griffstangenpositionen im Plan markieren, bevor die Oberflächen gezeichnet werden.
• Wandaufbau ermitteln und rückseitige Abstützung oder Verstärkung an den Griffstangenpositionen bestätigen.
• Von Lieferanten produktspezifische Zeichnungen, Informationen zu Oberfläche und Pflege sowie etwaige Prüf­nachweise anfordern.
• Die Wahl der Befestigung an die qualifizierte Installationsfachkraft übergeben.
• Einreichungen, Bestandsaufnahmen und Installationsdokumentation für Baukontrolle und Übergabe aufbewahren.

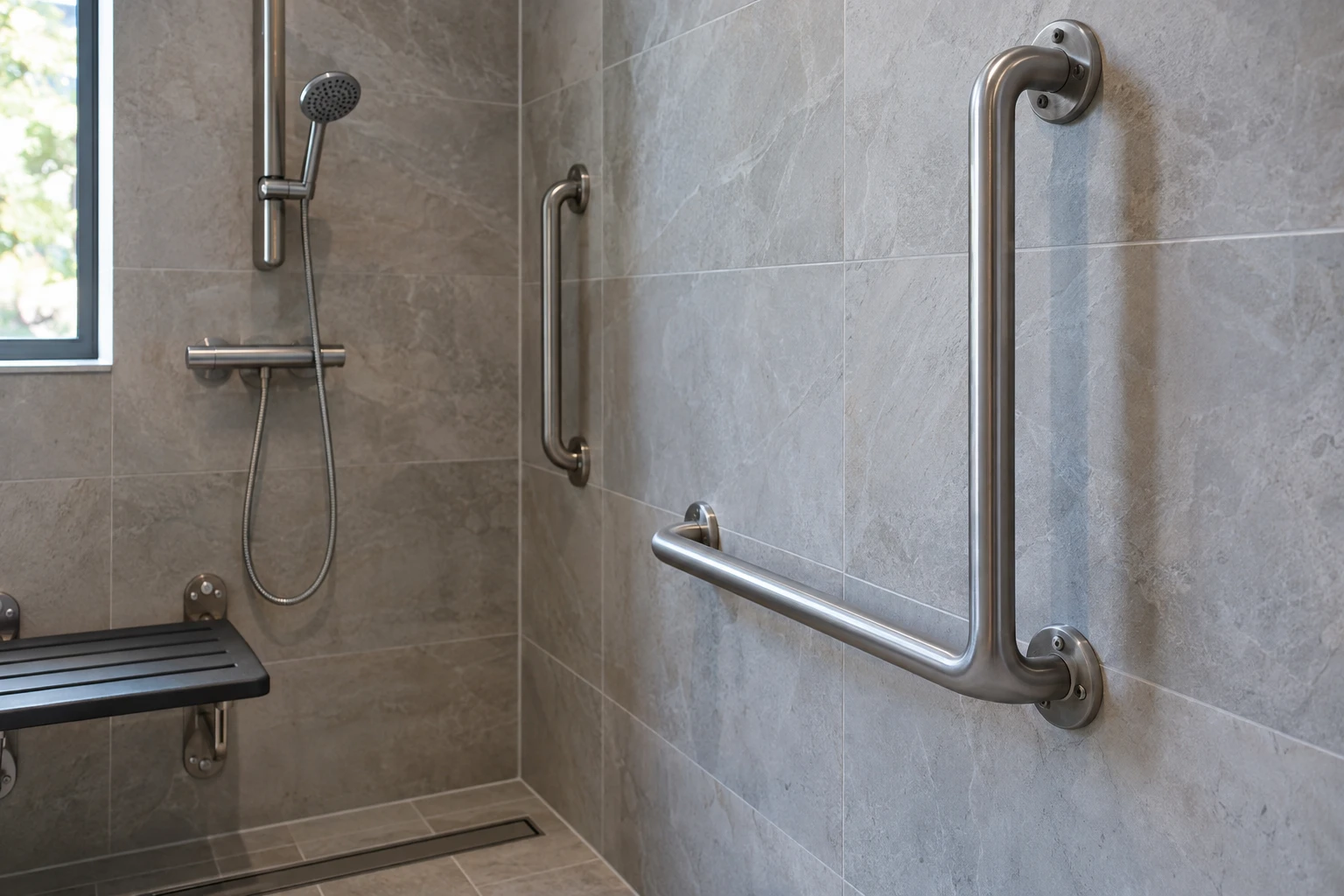

Ein illustratives Foto einer Griffstange in einer Dusche beweist nie die Konformität. Die Nachweise liegen in der Bestandsaufnahme, der Produkteinreichung und dem Installationsprotokoll.

Quellen

• GOV.UK: Approved Document M
