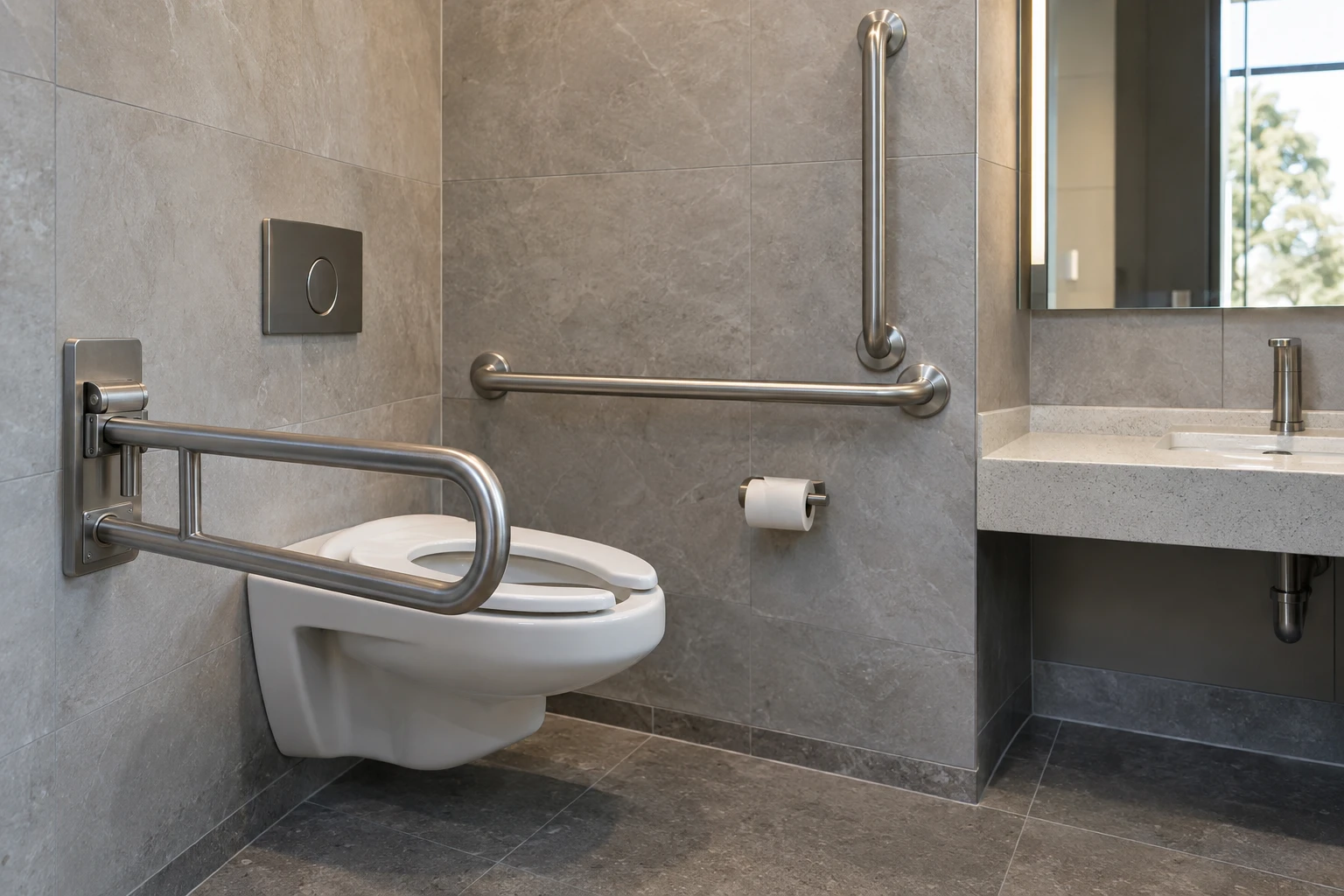

Elaboración de un cuadro de barras de apoyo para todo el edificio en aseos comerciales de EE. UU.

Un cuadro de barras de apoyo es un documento único que recoge cada barra de agarre, barra abatible y marco de seguridad de un edificio, organizado por tipo de estancia y escenario de uso. Convierte decisiones dispersas sobre aparatos sanitarios en una especificación coordinada que un profesional de accesibilidad puede revisar y un comprador puede licitar. Este artículo explica cómo elaborar uno para un proyecto comercial de EE. UU. bajo las Normas ADA de 2010.

Parta de la norma oficial, no de los catálogos de producto

El Departamento de Justicia de EE. UU. publicó sus Normas ADA en 2010, y la US Access Board publica el texto oficial combinado de las normas en https://www.access-board.gov/ada/. La sección 609 trata las barras de agarre. Tenga en cuenta que la sección 610 trata los asientos, por lo que no debe citarse como requisito de barras de agarre.

Tres secciones fundamentan la mayoría de las entradas del cuadro:

• La sección 609.2.1 establece que el diámetro exterior de la barra de agarre circular debe estar entre 1.25 y 2 inches (32 y 51 mm).
• La sección 609.4 mide generalmente la altura de la barra horizontal hasta la parte superior de la superficie de agarre, entre 33 y 36 inches (840 y 915 mm) sobre el suelo acabado.
• La sección 609.8 evalúa la barra de agarre, los fijaciones, el montaje y la estructura de soporte bajo una fuerza de 250 pound (1112 N).

El rango de 33 a 36 inches es una disposición general. Existen requisitos separados para inodoros infantiles y para la barra inferior de la pared trasera de la bañera, de modo que no debe aplicarse el rango general a esas excepciones. Remita cada decisión de colocación y altura al diseñador del proyecto y al texto oficial de la norma.

Clasifique las barras por tipo y función estructural

Un cuadro útil separa las categorías de barras porque conllevan implicaciones distintas de montaje y documentación:

• Barras fijas de pared. La categoría más común. Cada entrada necesita una ubicación, longitud, referencia del rango de diámetro, altura de montaje y la solución de pared de la que depende.
• Barras abatibles. Se utilizan a menudo donde una barra fija obstaculizaría una transferencia o la aproximación en silla de ruedas. Registre el sentido de giro, la posición de bloqueo y quién verifica la disposición.
• Marcos de seguridad para inodoro. Los marcos de apoyo libre no se anclan a la estructura, por lo que pertenecen a una categoría aparte con su propia evaluación de estabilidad y idoneidad para el grupo de usuarios.

Para cada barra fija, el cuadro debe referenciar también la pared de soporte. La sección 609.8 abarca conjuntamente las fijaciones, el montaje y la estructura de soporte, de modo que la barra y la pared constituyen una única trayectoria de carga, no dos partidas separadas.

Organice el cuadro por tipo de estancia y escenario de uso

Agrupe las entradas por tipo de estancia para que los patrones sean visibles y las lagunas destaquen:

• Compartimentos de inodoro y aseos de usuario único. Registre las posiciones de las barras respecto al inodoro, el sentido de transferencia y cualquier coordinación necesaria con las tabiques.
• Duchas y zonas de baño. Indique si hay asiento, porque las disposiciones de asientos figuran en la sección 610 y se planifican junto a, no en lugar de, las barras de agarre.
• Bañeras. Recuerde que la barra inferior de la pared trasera sigue una disposición de altura específica y no el rango general de 33 a 36 inches.
• Puntos de circulación y transición. Cualquier barra fuera de la zona de aparatos sanitarios también necesita una entrada en el cuadro, una nota sobre el soporte y una descripción del escenario.

Para cada entrada, describa el escenario de uso previsto en lenguaje claro: apoyo de pie, transferencia lateral, transferencia asistida o reposicionamiento. El profesional de accesibilidad revisa si la combinación de tipo de barra, posición y escenario es coherente, no solo si las dimensiones individuales parecen correctas.

Coordinación con el profesional de accesibilidad del proyecto

El cuadro es un documento de trabajo para revisión, no una declaración de conformidad terminada. Compártalo pronto con el profesional de accesibilidad del proyecto y pídale que confirme:

• Que cada tipo de estancia cita las disposiciones correctas, incluidas las excepciones que prevalecen sobre el rango general de altura.
• Que los espacios libres y las relaciones entre aparatos se evalúan frente a la norma completa, no solo frente a las secciones de barras de agarre.
• Que las excepciones, variaciones o diseños alternativos quedan registrados con su justificación.

Conserve sus comentarios en el historial del documento. Un cuadro que muestra la trazabilidad de la revisión es mucho más útil en la licitación y la inspección que una lista limpia pero sin auditoría.

Estructure cada partida para la compra

d cada entrada del cuadro un conjunto coherente de campos para que los compradores puedan convertirla en un pedido:

• Identificador de estancia y número de referencia de la barra.
• Tipo de barra: fija, abatible o marco.
• Longitud nominal y referencia del diámetro de agarre.
• Referencia de altura de montaje y la sección de la norma que la rige.
• Referencia de la solución de pared o soporte, con enlace cruzado a cualquier levantamiento de muros para rehabilitación.
• Documentación del fabricante requerida que deba recopilarse en la fase de submittal.

Bajo la sección 609.8, el conjunto debe comportarse como un todo bajo la fuerza especificada de 250 pound (1112 N). Se trata de un requisito normativo, no de un resultado de ensayo de producto. Cuando un proveedor describa una barra como conforme, solicite información específica del modelo en lugar de asumir que una afirmación genérica de producto cubre su solución de pared. Flanso puede suministrar documentación específica del modelo a petición; solicítela a través de https://flanso.com/es/#contact. Para preguntas sobre la construcción de muros y la trayectoria de carga, consulte nuestra visión general de anclaje en https://flanso.com/es/#anchoring, y remita las decisiones finales de anclaje al instalador cualificado y al diseñador del proyecto.

Mantenga el cuadro vivo durante la instalación

Un cuadro pierde valor si las condiciones en obra divergen de él. Registre los hallazgos sobre los soportes, cualquier cambio en los anclajes o la estructura y las posiciones finales tal como se han ejecutado. Las fotografías apoyan el registro, pero por sí solas no demuestran la conformidad con la norma; las dimensiones documentadas, las secciones y la trazabilidad de la revisión son las que avalan el trabajo. Cierre el cuadro con el visto bueno del profesional de accesibilidad para que el edificio disponga de un documento de referencia único para futuras auditorías, mantenimiento y rehabilitaciones.

Lista de verificación del proyecto

• Cite el texto oficial de las Normas ADA en https://www.access-board.gov/ada/ en el encabezado del cuadro.
• Use la sección 609 para las barras de agarre; no cite la sección 610 como requisito de barras de agarre.
• Registre el diámetro de agarre conforme a la sección 609.2.1 y la altura conforme a la sección 609.4, anotando las excepciones para inodoros infantiles y la barra inferior de la pared trasera de la bañera.
• Trate cada barra, sus fijaciones, el montaje y la pared de soporte como un conjunto único bajo la sección 609.8.
• Separe las barras fijas, las abatibles y los marcos de apoyo libre en categorías distintas.
• Describa el escenario de uso de cada entrada.
• Presente el cuadro al profesional de accesibilidad del proyecto para su revisión y registre sus comentarios.
• Solicite documentación específica del modelo a los proveedores en la fase de submittal.
• Remita las decisiones estructurales y de instalación al diseñador del proyecto y a un instalador cualificado.
• Mantenga el cuadro actualizado hasta el visto bueno de la ejecución final.

Fuentes

• US Access Board: Normas de accesibilidad ADA
