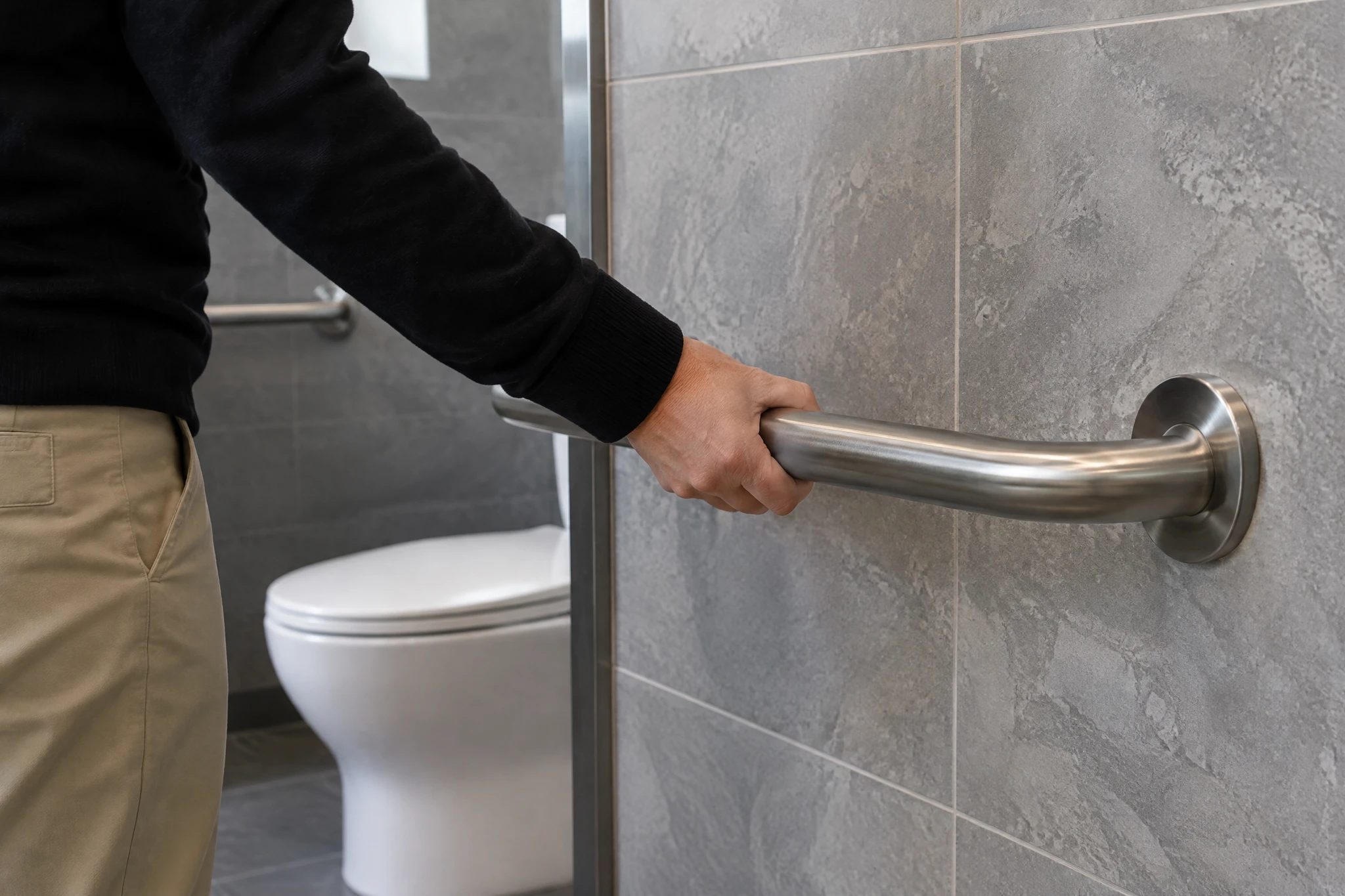

Redacción de una partida de barras de apoyo de acero inoxidable para un concurso privado en EE. UU.

Una partida de barra de apoyo de acero inoxidable lista para concurso debe describir el material y el acabado, el perfil de agarre y el diámetro exterior, el tipo de montaje y la documentación que el proveedor debe presentar. La ubicación, las longitudes y la construcción de la pared corresponden al diseñador del proyecto y al instalador cualificado, no al texto de contratación. Este artículo cubre únicamente la fase de especificación.

La referencia normativa a citar

Para proyectos comerciales en EE. UU., el marco aplicable es la norma ADA de 2010 emitida por el Departamento de Justicia de EE. UU. La Junta de Accesibilidad de EE. UU. (US Access Board) publica el texto oficial combinado de las normas, que es la cita correcta en un concurso. La sección 609 trata las barras de apoyo (https://www.access-board.gov/ada/).

Dos puntos provocan errores frecuentes en la redacción. Primero, la sección 609.2.1 establece que el diámetro exterior de las barras de agarre circulares debe estar entre 1,25 y 2 pulgadas, con los valores de 32 y 51 mm indicados en la norma, por lo que la tolerancia de diámetro de la partida debe situarse dentro de ese rango. Segundo, la sección 610 trata los asientos, no los requisitos de las barras de apoyo. No cite la sección 610 en una partida de barras de apoyo.

Si el concurso hace referencia a la altura de montaje, tenga en cuenta que la sección 609.4 generalmente mide hasta la parte superior de la superficie de agarre, entre 33 y 36 pulgadas (840 y 915 mm) sobre el suelo acabado. Existen disposiciones separadas para inodoros infantiles y para el raíl inferior de la pared trasera de la bañera, y el rango estándar no se aplica a esas excepciones. Dado que la ubicación no es una decisión de contratación, suele ser más limpio citar la sección 609 en la partida y dejar la ubicación dimensional a los planos revisados por el diseñador del proyecto.

Especificación del material y el acabado

El acero inoxidable es la referencia habitual para aseos comerciales porque resiste la limpieza frecuente y el alto tráfico. En la fase de concurso, compare las opciones de acabado según los puntos que afectan al rendimiento a largo plazo:

• Tratamiento de superficie: los acabados pulidos frente a los satinados o cepillados muestran de forma distinta el desgaste y las marcas de agua. Solicite a cada proveedor que indique el acabado del modelo concreto cotizado.
• Entorno de corrosión: los aseos comerciales con regímenes de limpieza regulares son exigentes. Solicite la documentación de cuidado y mantenimiento del proveedor para el modelo cotizado, de modo que el régimen del contratista de limpieza pueda ajustarse a ella.
• Coherencia en todo el cuadro de cantidades: si el concurso incluye raíles en varias salas, especifique una misma familia de acabados para que las piezas de repuesto y los recambios sigan siendo intercambiables.

No acepte una declaración genérica de material en lugar de documentación específica del modelo. Pida al proveedor que confirme qué modelos cotizados llevan qué acabado y que aporte la literatura de mantenimiento de cada uno.

Perfil de agarre y diámetro

El perfil de agarre influye en la comodidad y la usabilidad tanto como el material. La mayoría de los raíles comerciales tienen sección circular, y la sección 609.2.1 de la norma ADA permite diámetros exteriores circulares entre 1,25 y 2 pulgadas (https://www.access-board.gov/ada/). Dentro de ese rango, compare:

• El diámetro en relación con los usuarios previstos, sobre lo que deberán asesorar el diseñador del proyecto y el profesional de accesibilidad.
• La textura de la superficie: superficies de agarre moleteadas o texturizadas frente a tubo liso.
• La continuidad de la superficie de agarre a lo largo del raíl y cómo se sitúan respecto a ella las bridas o los soportes.

Registre el perfil y el diámetro elegidos en la partida para que las ofertas sean directamente comparables y la documentación presentada pueda cotejarse con el requisito.

Resistencia y requisitos estructurales en el concurso

La sección 609.8 de la norma ADA exige que la barra de apoyo, los fijaciones, el montaje y la estructura de soporte resistan una fuerza de 250 libras (1112 N). Se trata de un requisito estándar del marco normativo, no del resultado de pruebas de un fabricante para un producto concreto.

En el concurso, esto significa que la partida debe exigir que la documentación del proveedor demuestre cómo el producto cotizado contribuye a cumplir ese requisito, mientras que las fijaciones, la construcción de la pared y el camino de carga son confirmados por el diseñador del proyecto y el instalador cualificado. Las hipótesis de anclaje corresponden a la revisión de la documentación presentada, y las cuestiones de coordinación pueden canalizarse a través del alcance de anclaje del proyecto (https://flanso.com/es/#anchoring). Nunca acepte la afirmación de un proveedor de que una cifra de catálogo satisface por sí sola el requisito estructural sin revisar el contexto completo de montaje.

Documentación que solicitar a los proveedores

Una solicitud de documentación homogénea hace que las ofertas sean comparables y agiliza la revisión de la documentación presentada. Solicite a cada licitador:

• Datos de producto específicos del modelo que cubran grado del material, acabado y diámetro exterior.
• Literatura de cuidado y mantenimiento para los acabados cotizados.
• Cualquier documentación de montaje o fijación que publique el fabricante, para revisión del instalador cualificado.
• Confirmación por escrito de cómo se prevé utilizar el modelo cotizado dentro de un conjunto conforme a la sección 609.8, y claridad sobre lo que el fabricante afirma y lo que no.
• Plazo de entrega, embalaje y disponibilidad de repuestos para los modelos cotizados.

Mantenga la solicitud idéntica para todos los licitadores, de modo que las respuestas puedan compararse partida por partida.

Estructura de la partida

Una estructura de partida práctica:

• Producto: barra de apoyo de acero inoxidable, perfil de agarre circular.
• Diámetro: dentro del rango de 1,25 a 2 pulgadas (32 a 51 mm) de la sección 609.2.1.
• Acabado: familia de acabados especificada, con confirmación del proveedor por modelo.
• Montaje: tipo de brida o soporte según cotización, sujeto a revisión de pared y camino de carga.
• Referencias: norma ADA de 2010, sección 609, conforme al texto de la US Access Board (https://www.access-board.gov/ada/).
• Documentación a presentar: la documentación listada anteriormente, antes de la confirmación del pedido.

Lista de verificación del proyecto

• Cite la norma ADA de 2010 mediante el texto de la US Access Board, la sección 609 para las barras de apoyo, y no cite la sección 610.
• Compruebe los diámetros exteriores cotizados frente al rango de 1,25 a 2 pulgadas.
• Haga referencia a la disposición de altura de la superficie de agarre de 33 a 36 pulgadas solo cuando el diseñador del proyecto confirme que aplica; observe las excepciones para inodoros infantiles y el raíl inferior de la pared trasera de la bañera.
• Solicite a cada licitador documentación específica del modelo sobre acabado, mantenimiento y montaje.
• Derive fijaciones, refuerzos traseros y camino de carga al diseñador del proyecto y al instalador cualificado.
• Registre la familia de acabados elegida para la coherencia de los repuestos.
• Utilice una solicitud de documentación idéntica para todos los licitadores.

Para información específica de modelos sobre raíles de acero inoxidable de Flanso, incluidos acabados y documentación disponible, envíe una consulta de proyecto a través de https://flanso.com/es/#contact. Flanso no publica hojas de dimensiones genéricas ni declaraciones de certificación; solicite la información específica de los modelos que estén considerando.

Fuentes

• US Access Board: Normas de accesibilidad ADA
