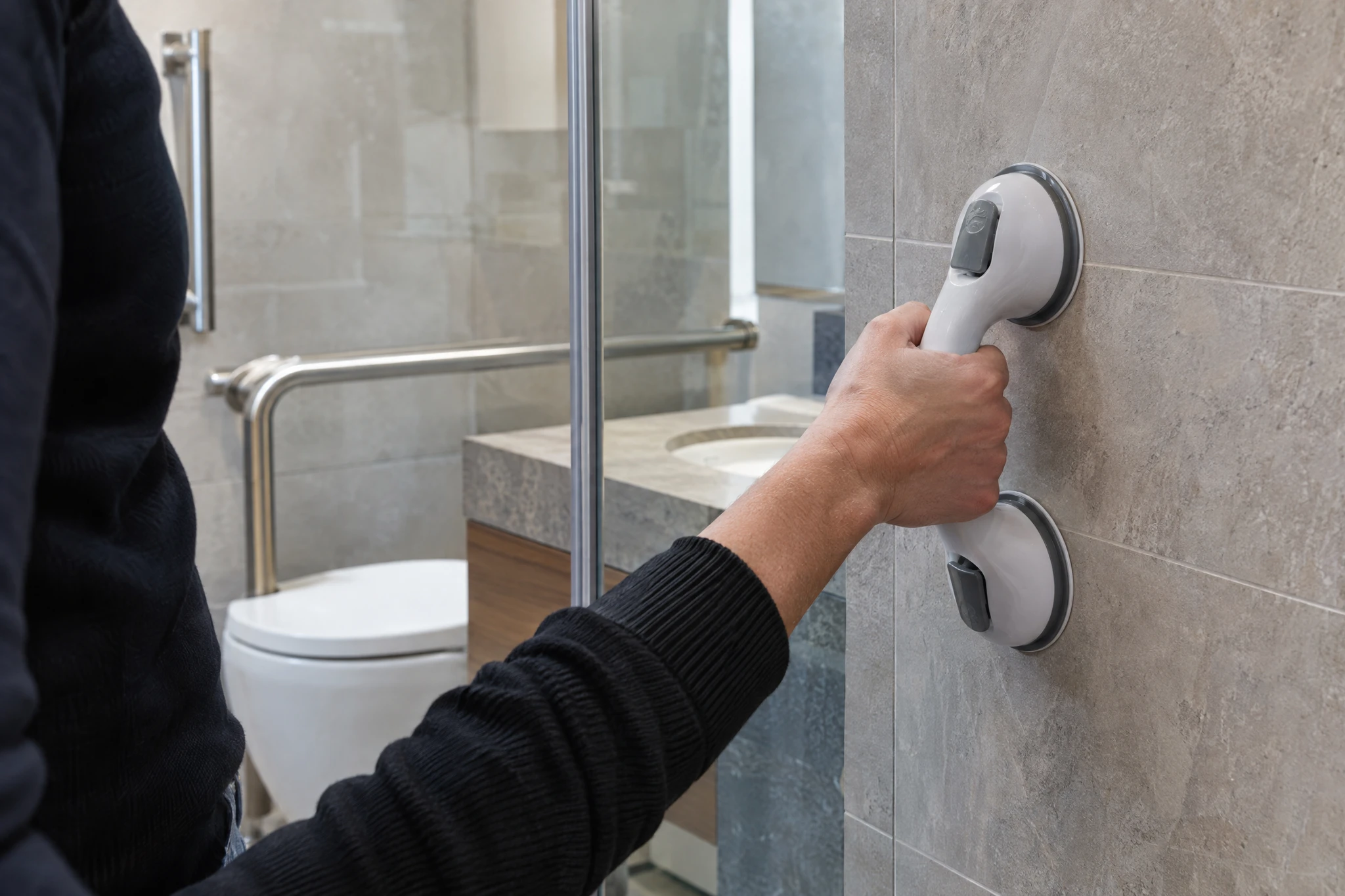

Barres d'appui à ventouse dans les sanitaires commerciaux : pourquoi les barres fixes sont la spécification plus sûre

Les barres d'appui à ventouse sont généralement inadaptées aux sanitaires commerciaux aux États-Unis. Les normes ADA exigent que les barres d'appui, leurs fixations, leur montage et leur structure de support résistent à une force définie (section 609.8), et une ventouse collée sur du carrelage ne peut pas être vérifiée comme partie intégrante d'une structure conforme, contrairement à une barre fixe et son support mural. Cet article explique pourquoi les barres à ventouse sont un mauvais choix pour les projets commerciaux et ce qu'il faut spécifier à la place.

Ce que la norme suppose concernant la charge

Les ADA Standards de 2010, publiés par le Department of Justice et maintenus par l'US Access Board, définissent les exigences de base pour les barres d'appui accessibles dans les établissements recevant du public. La section 609.8 évalue la barre d'appui, ses fixations, son montage et la structure de support ensemble sous une force de 250 pounds (1112 N). Voir le texte officiel à l'adresse https://www.access-board.gov/ada/.

Il s'agit d'une exigence appliquée à l'ensemble installé, et non d'un résultat d'essai sur un produit Flanso. Le point essentiel pour les spécificateurs est que la norme traite la barre et son ancrage comme un seul système. Une ventouse collée sur une surface lisse n'a aucun raccordement documenté à la structure du mur, de sorte qu'il n'existe aucun moyen pratique de démontrer que l'ensemble satisfait à la section 609.8 dans un contexte commercial.

Les dispositifs à ventouse dépendent en outre de l'état de la surface, de la propreté et d'une re-pressurisation dans le temps. Ce sont des hypothèses qu'un sanitaire commercial ne peut pas garantir de manière fiable sur des années d'usage public.

Responsabilité et registres de maintenance

Lorsqu'une personne s'appuie sur une barre d'appui lors d'un transfert, l'établissement garantit de fait que la barre tiendra. Avec une barre fixe spécifiée conformément à la norme, la chaîne de preuves est claire : le plan, la composition du mur, la spécification des fixations et la validation de l'installation.

Avec une barre à ventouse, cette chaîne est rompue. Les questions auxquelles un gestionnaire d'établissement ne peut pas facilement répondre sont notamment :

• Qui a vérifié la fixation le jour de l'installation ?
• Qui la vérifie quotidiennement, hebdomadairement ou mensuellement ensuite ?
• Quel document écrit atteste qu'elle était toujours bien fixée à un instant donné ?
• Comment l'ensemble démontre-t-il sa conformité à la section 609.8 ?

En cas de litige ou de revue par un assureur, l'absence de fixation vérifiable constitue une faiblesse sérieuse. Les barres à ventouse incitent également le personnel à les repositionner de façon informelle, ce qui désaligne l'emplacement de montage par rapport à la configuration documentée.

Ce que couvre la norme : forme et position

Au-delà de la performance structurelle, les ADA Standards définissent la barre elle-même et sa position. La section 609.2.1 fixe le diamètre extérieur d'une section circulaire entre 1,25 et 2 inches (32 et 51 mm). La section 609.4 mesure généralement la hauteur des barres horizontales jusqu'au haut de la surface de préhension, entre 33 et 36 inches (840 et 915 mm) au-dessus du sol fini, avec des dispositions distinctes pour les cuvettes d'enfants et la barre inférieure de la paroi arrière des baignoires.

Ces chiffres confirment le point concernant l'usage prévu. Les normes décrivent des surfaces de préhension positionnées de façon permanente, conçues pour des transferts contrôlés, et non des accessoires portables. Les barres à ventouse ne sont pas citées comme un moyen de satisfaire à ces exigences.

Notez que la section 610 couvre les sièges et non les exigences relatives aux barres d'appui ; les dispositions relatives aux sièges ne doivent donc pas être confondues avec celles relatives aux barres de la section 609.

Quoi spécifier à la place

Pour un support fixe dans un sanitaire commercial aux États-Unis, la spécification devrait traiter :

• D'une barre d'appui fixe avec une surface de préhension circulaire dans la plage de diamètres de la section 609.2.1
• D'un emplacement et d'une hauteur de montage coordonnés avec l'implantation des équipements et les dispositions applicables de la section 609, les exceptions éventuelles étant identifiées par le concepteur du projet
• D'une composition murale, de montants ou d'un renfort conçus pour que la barre installée, ses fixations, son montage et sa structure de support puissent satisfaire à la section 609.8
• De détails de finition et de fixation adaptés au support, convenus entre le concepteur du projet et un installateur qualifié

Reportez les décisions structurelles et d'installation au concepteur du projet et à l'installateur qualifié. Ce sont eux qui détiennent les plans de la composition murale et peuvent confirmer comment l'ensemble atteint la performance requise.

Constituer le dossier de soumission

La conformité étant jugée sur l'ensemble installé, votre documentation doit relier chaque maillon de la chaîne. Un dossier de soumission utile comprend :

• Le dessin produit indiquant le diamètre de préhension, la longueur et le matériau
• Le plan et l'élévation montrant la position de la barre par rapport aux cuvettes ou aux douches
• Le detail de la coupe murale ou des montants montrant comment les charges atteignent la structure
• Les instructions d'installation du fabricant et toute information technique spécifique au modèle demandée au fournisseur
• La validation de l'installateur confirmant que l'ensemble a été installé conformément aux instructions

Flanso ne publie pas de fiches dimensionnelles génériques et ne détient pas de certifications tierces à citer ici. Demandez les informations spécifiques au modèle exact de barre spécifiée, afin que la soumission décrive le produit réellement installé. Voir https://flanso.com/fr/#contact pour toute demande.

Check-list de projet

Avant de finaliser une spécification de barre d'appui pour un sanitaire commercial aux États-Unis :

• Vérifiez les exigences applicables à partir du texte officiel des ADA Standards à l'adresse https://www.access-board.gov/ada/
• Déterminez quelles dispositions de la section 609 s'appliquent à chaque équipement et identifiez les cas d'exception
• Spécifiez uniquement des barres fixes ; retirez les barres à ventouse du planning des sanitaires publics
• Coordonnez le détail du renforcement mural pour que la performance exigée par la section 609.8 soit atteignable
• Enregistrez le diamètre de préhension par rapport à la plage de la section 609.2.1
• Enregistrez la hauteur de montage par rapport à la section 609.4 ou à l'exception applicable
• Demandez les informations techniques spécifiques au modèle au fournisseur pour la soumission
• Faites valider l'ensemble terminé par l'installateur qualifié

Le support fixe n'est pas qu'une question de conformité. C'est ce qui permet à un sanitaire commercial d'offrir à chaque utilisateur la même prise fiable, shift après shift, sans dépendre de la mémoire ni de la bonne volonté de la maintenance.

Sources

• US Access Board : ADA Accessibility Standards
