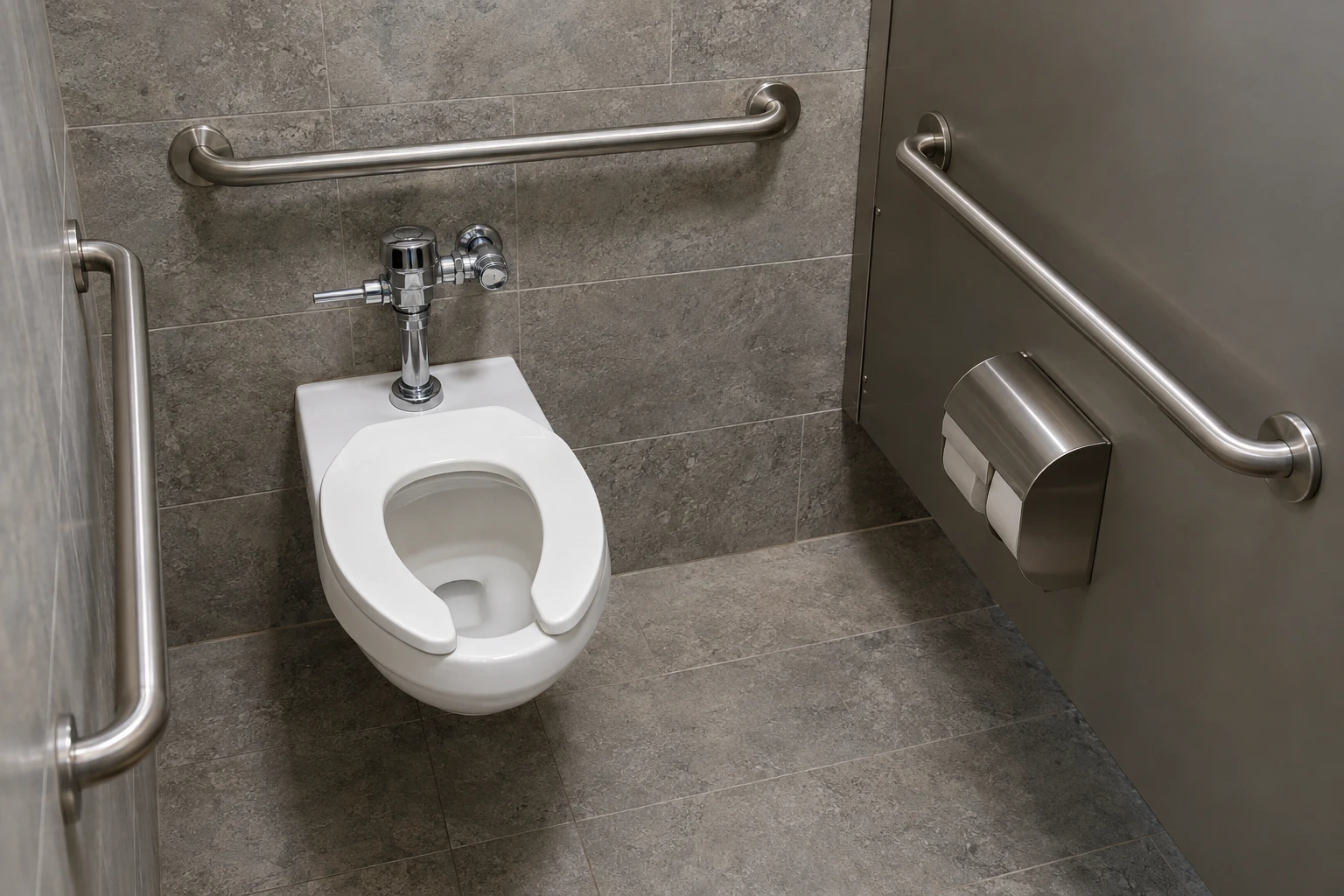

Barres d'appui pour WC dans les sanitaires commerciaux aux États-Unis : planification côté transfert, cloisons et sections ADA à référencer

Pour les WC commerciaux aux États-Unis, les barres d'appui murales sont régies par les ADA Standards for Accessible Design de 2010. La section 609 fixe les exigences propres aux barres d'appui : diamètre de la surface de préhension, hauteur, résistance structurelle et dégagements. Bien les intégrer autour d'un WC tient moins à la barre elle-même qu'à la conception : du côté où s'effectue le transfert, à la manière dont la cabine et les cloisons sont construites, et à la capacité du mur à recevoir les fixations. Cet article décrit la démarche de planification pour les prescripteurs et les acheteurs de projets, ainsi que les sections officielles à référencer. Il s'applique aux projets aux États-Unis ; les exigences d'autres juridictions diffèrent.

Partir de la source officielle, pas des allégations produit

L'US Access Board publie le texte officiel consolidé des ADA Standards à l'adresse https://www.access-board.gov/ada/. Le Department of Justice a édicté les normes actuelles en 2010. La section 609 traite spécifiquement des barres d'appui. Notez que la section 610 concerne les abattants de WC et non les exigences relatives aux barres d'appui : citer la 610 comme justificatif de l'implantation des rails est une erreur documentaire fréquente.

Lorsqu'un produit est présenté comme conforme à l'ADA, considérez qu'il s'agit d'une allégation portant sur le produit, et non sur l'ensemble installé. La section 609.8 évalue la barre d'appui avec ses fixations, sa pose et sa structure porteuse sous une force de 250 pounds (1112 N). Le mur, le support en pied et les fixations font donc partie du tableau de conformité. Demandez à Flanso les informations techniques propres au modèle pour appuyer votre dossier ; ne partez pas du principe qu'une fiche catalogue prouve quoi que ce soit sur la paroi finie.

Planifier d'abord le côté de transfert

Autour d'un WC, le mode de transfert conditionne tout : longueurs et positions des rails, agencement des cloisons, voire les modèles d'appareils compatibles. Avant de choisir la quincaillerie, confirmez :

• Le sens de transfert et le scénario d'usage retenu pour la cabine
• Les murs disponibles pour la fixation, et s'il s'agit de panneaux de cloison ou de blocs, d'ossature ou de maçonnerie
• Si une cabine ambulatory ou une cabine accessible est spécifiée, les dispositions différant selon le cas
• Les dégagements autour du WC et entre les cabines

Ces décisions relèvent du concepteur du projet et du professionnel de l'accessibilité. Le fournisseur de quincaillerie doit recevoir l'implantation confirmée, pas l'inverse.

Coordonner les rails avec les cloisons et les appareils

Les cloisons constituent le point de défaillance le plus courant dans la planification des barres d'appui pour WC. Un rail prévu pour un mur plein peut se retrouver dessiné sur un panneau de cloison, ou un bord de cloison peut tomber à l'endroit où le rail devait courir. Coordonnez tôt :

• Confirmez la construction des panneaux auprès du fabricant de cloisons et sa capacité à supporter le rail et ses fixations dans le cadre de l'ensemble évalué selon la 609.8
• Vérifiez que les distributeurs de papier, patères et commandes de chasse n'entrent pas en conflit avec les positions des rails ou l'espace de préhension
• Vérifiez que la longueur de rail portée sur le plan correspond à la commande, les longueurs étant liées à l'implantation et non choisies indépendamment

La taille de préhension est fixée par la norme : la section 609.2.1 exige que les barres d'appui circulaires présentent un diamètre extérieur entre 1,25 et 2 inches, avec les équivalences 32 et 51 mm données dans la norme. Les surfaces de préhension non circulaires font l'objet de dispositions propres dans la même section.

Hauteur : connaître la règle et ses exceptions

La section 609.4 mesure généralement la hauteur des barres d'appui horizontales au-dessus de la surface de préhension, entre 33 et 36 inches (840 et 915 mm) au-dessus du fini de sol. Deux limites importantes s'appliquent :

• Des dispositions distinctes s'appliquent aux WC pour enfants ; la plage de 33 à 36 inches ne s'y applique donc pas
• La barre inférieure sur paroi arrière des baignoires dispose de sa propre disposition et n'est pas couverte par cette plage

Notez également que la hauteur se mesure par rapport au fini de sol. Si l'épaisseur du revêtement de sol change en cours de projet, la hauteur mesurée change avec elle. Confirmez les complex de finition avec le concepteur avant la pose.

Ce qui doit figurer dans le dossier technique

Pour des barres d'appui de WC sur un projet commercial aux États-Unis, rassemblez et consignez :

• Le plan d'implantation confirmé montrant les positions et longueurs des rails et le mode de transfert
• Une référence aux ADA Standards de 2010, section 609 (et les sections correctement citées, non la 610 pour les barres d'appui), disponible à https://www.access-board.gov/ada/
• Les informations techniques du fabricant pour les modèles de rails spécifiques, à demander à Flanso
• La documentation de l'assemblage du mur ou de la cloison et des fixations, montrant comment l'installation complète est évaluée selon la 609.8
• La confirmation que la hauteur se mesure au-dessus de la surface de préhension par rapport au fini de sol

Liste de contrôle projet

• Confirmer l'édition des normes applicable et les sections citées dans la spécification, en référençant https://www.access-board.gov/ada/
• Fixer le côté de transfert et le scénario d'usage avec le concepteur avant toute commande
• Confirmer quels murs et cloisons portent les rails, et obtenir les détails de construction des cloisons
• Vérifier le diamètre de la surface de préhension au regard de la 609.2.1 pour les barres circulaires
• Confirmer la hauteur mesurée au regard de la 609.4, y compris le complex de fini de sol, et vérifier si une disposition pour enfants s'applique
• Demander la documentation propre au modèle à Flanso plutôt que de se fier aux allégations produit générales
• Faire confirmer par l'installateur qualifié la méthode de fixation selon le support réel ; les décisions structurelles relèvent du concepteur
• Consigner dans le dossier le raisonnement au niveau de l'assemblage pour la 609.8, couvrant la barre, les fixations, la pose et la structure porteuse

Pour obtenir les dessins et informations techniques propres aux modèles de votre projet, envoyez une demande via https://flanso.com/fr/#contact. Les questions d'ancrage doivent être adressées à l'installateur qualifié une fois le support connu ; des indications générales sur la coordination des assemblages muraux sont disponibles à https://flanso.com/fr/#anchoring.

Sources

• US Access Board : ADA Accessibility Standards
