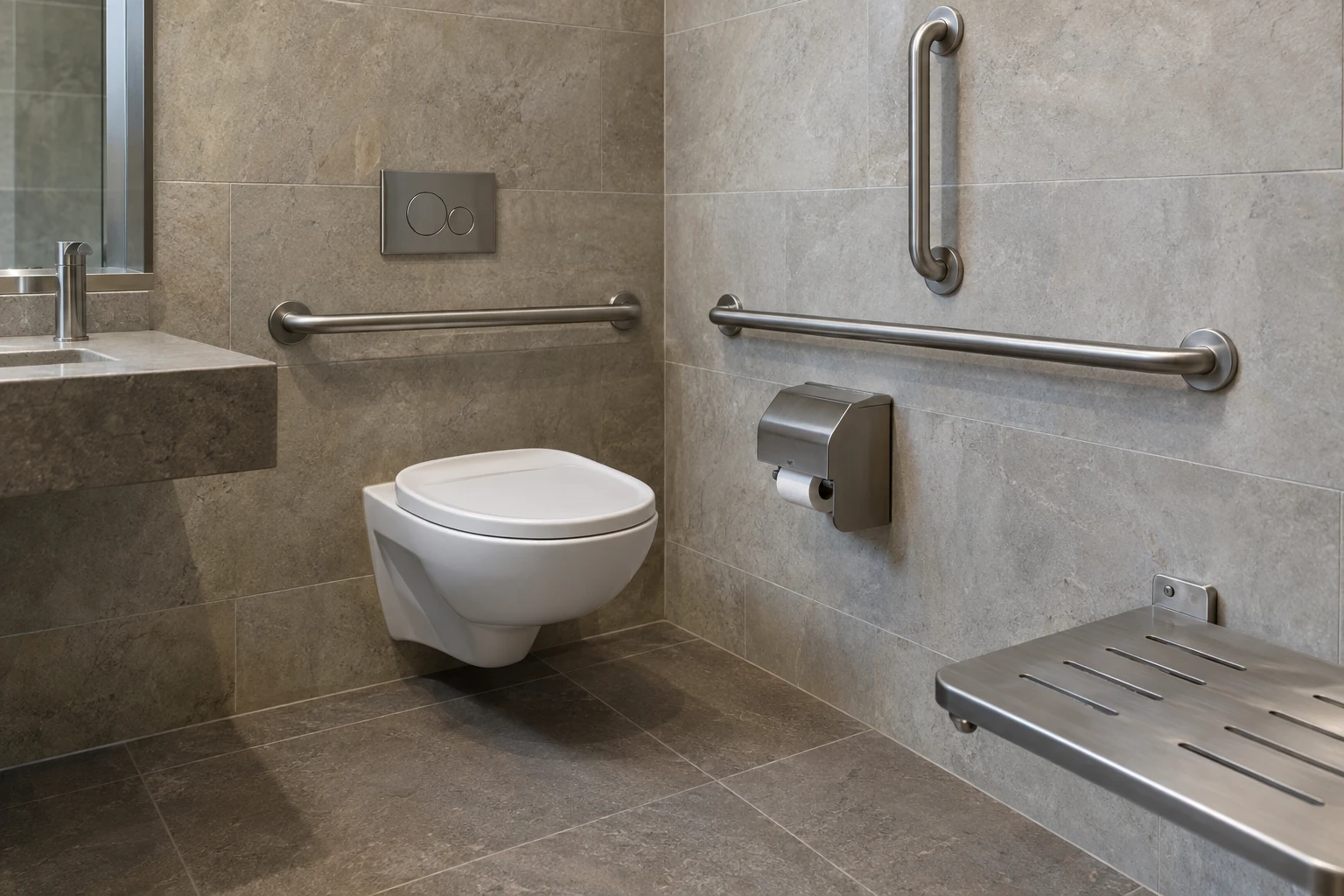

Elaboración de un cuadro de accesorios de aseo coordinado y adaptado a ADA

Un cuadro de accesorios adaptado a ADA funciona mejor cuando las barras de apoyo, los asientos y los accesorios relacionados se revisan en conjunto en lugar de pedirse artículo por artículo. En un proyecto comercial en EE. UU., los requisitos se encuentran en las Normas ADA de 2010 para el Diseño Accesible (2010 ADA Standards for Accessible Design), publicadas por el Departamento de Justicia y mantenidas en texto combinado por el US Access Board en https://www.access-board.gov/ada/. Este artículo describe qué elementos conviene revisar en grupo, qué secciones oficiales citar y qué documentación reunir para el envío de submittals.

Por qué coordinar el cuadro como un todo

Los accesorios accesibles del aseo interactúan entre sí. La posición de una barra de apoyo se relaciona con el inodoro y sus espacios de aproximación. Un asiento de ducha se relaciona con los mandos, los espacios de aproximación circundantes y las barras de apoyo en las paredes contiguas. Si cada accesorio se selecciona de forma aislada, surgen conflictos menores en fases tardías: una barra que choca con un dispensador, un asiento que interrumpe un espacio de transferencia o una barra instalada a una altura que ya no se ajusta al suelo acabado.

Revisar el cuadro en conjunto también produce submittals más limpios. La parte revisora puede comprobar que los tipos de barra, los sistemas de anclaje y la construcción de la pared de soporte se consideraron como un conjunto, y puede rastrear cada elemento hasta la sección oficial que lo regula.

El punto de partida oficial: las Normas ADA de 2010

Para proyectos en EE. UU., el texto aplicable es el de las Normas ADA de 2010 para el Diseño Accesible. El US Access Board publica el texto oficial combinado en https://www.access-board.gov/ada/.

Dos secciones son las más relevantes para este artículo:

• La sección 609 trata las barras de apoyo. Abarca la superficie de agarre, la altura, la resistencia estructural y otras disposiciones relacionadas.
• La sección 610 trata los asientos. A veces se confunde con los requisitos de las barras de apoyo, pero es la sección de asientos. Mantenga ambas referencias diferenciadas en su submittal.

Al redactar especificaciones o notas de submittal, cite los números de sección tal como aparecen publicados. Una nota como "barra de apoyo según ADA 609" resulta mucho más útil al revisor que una referencia vaga a "accesorios ADA".

Disposiciones sobre barras de apoyo que conviene revisar en conjunto

Tres partes de la sección 609 condicionan la mayoría de las decisiones sobre accesorios.

Superficie de agarre. La sección 609.2.1 fija el diámetro exterior de una barra de apoyo circular entre 1,25 y 2 pulgadas, con 32 y 51 mm indicados en la norma. Los perfiles no circulares tienen sus propias disposiciones en la misma sección, así que verifique el perfil que piensa pedir contra el texto completo.

Altura. La sección 609.4 mide generalmente la altura de las barras de apoyo horizontales hasta la parte superior de la superficie de agarre, entre 33 y 36 pulgadas (840 y 915 mm) sobre el suelo acabado. Tenga en cuenta que existen disposiciones específicas para inodoros infantiles y para la barra inferior de la pared del fondo en bañeras. No aplique el rango general de 33 a 36 pulgadas a esas excepciones; lea las disposiciones específicas en su lugar.

Resistencia estructural. La sección 609.8 evalúa la barra de apoyo, sus fijaciones, su montaje y la estructura de soporte bajo una fuerza de 250 libras (1112 N). Este es un requisito de la norma para el conjunto instalado, no un resultado de prueba de los productos Flanso. Una barra no puede cumplir la sección 609.8 solo sobre el papel; las fijaciones y la pared que la soporta forman parte de la evaluación.

Para la redacción exacta de cada disposición, consulte siempre el texto oficial en https://www.access-board.gov/ada/ en lugar de confiar en resúmenes, incluido este.

Más allá de las barras de apoyo: qué más debe incluir el cuadro

Un cuadro coordinado y adaptado a ADA para un aseo comercial suele revisar, como mínimo:

• Barras de apoyo en inodoros y duchas, con referencia a la sección 609.
• Asientos de ducha donde se prevean, con referencia a la sección 610, junto con sus espacios de aproximación y las barras de apoyo contiguas.
• Los cerramientos de pared y los refuerzos que recibirán los accesorios fijos, ya que la sección 609.8 integra la estructura de soporte en el requisito.
• Dispensadores, espejos y otros accesorios colocados de forma que no obstruyan los espacios de aproximación ni el espacio de transferencia exigidos.

Considere esta lista como un marco de revisión, no como un veredicto de conformidad. El diseñador del proyecto y, en su caso, el profesional de accesibilidad del proyecto determinan qué disposiciones aplican a cada tipo de aparato y grupo de usuarios.

Documentación que recopilar para el submittal

Antes de pedir, reúna la documentación que vincule cada accesorio con los requisitos del proyecto:

• Datos de modelo del fabricante para cada accesorio, incluidos el perfil de la superficie de agarre y cualquier información dimensional específica del modelo. Solicite información específica del modelo al fabricante en lugar de suponer cifras.
• La construcción de pared prevista y el método de fijación de cada accesorio fijo, elaborados junto con el diseñador del proyecto y un instalador cualificado. Véanse las consideraciones sobre anclaje en https://flanso.com/es/#anchoring.
• Planos que muestren las posiciones de las barras, los asientos y los espacios de aproximación, con las cotas de suelo acabado indicadas para medir correctamente las alturas.
• Notas de submittal que citen las secciones oficiales, por ejemplo 609.2.1, 609.4 y 609.8 para barras de apoyo, y 610 para asientos.

Mantenga una distinción a lo largo de todo el proceso: las Normas ADA establecen requisitos para el conjunto diseñado e instalado. La literatura de producto por sí sola no demuestra que un conjunto instalado los cumpla.

Quién valida qué

Las decisiones estructurales y de instalación corresponden al instalador cualificado en colaboración con el diseñador del proyecto. El diseñador confirma qué secciones aplican y resuelve los conflictos de distribución. El instalador confirma que el soporte y el método de fijación se ajustan a las cargas implícitas en la especificación. Los propietarios de las instalaciones deben conservar el paquete de submittal para mantenimiento y consulta futura.

Lista de verificación del proyecto

• Confirme que el proyecto se rige por las Normas ADA de 2010 y guarde el texto oficial en favoritos: https://www.access-board.gov/ada/.
• Enumere todos los accesorios del aseo, agrupados por aparato, en lugar de pedir por partes.
• Para cada barra de apoyo, registre el tipo, el perfil de la superficie de agarre, la base de la altura de montaje y el cerramiento de pared donde se instalará.
• Referencie la sección 609 para las barras de apoyo y la sección 610 para los asientos, y nunca mezcle ambas.
• Compruebe las excepciones de altura para inodoros infantiles y barras de la pared del fondo en bañeras antes de aplicar cualquier cifra general.
• Tenga en cuenta que la sección 609.8 cubre en conjunto la barra, las fijaciones, el montaje y la estructura de soporte.
• Solicite información específica del modelo al fabricante para cada accesorio.
• Canalice las decisiones estructurales y de instalación a través del diseñador del proyecto y del instalador cualificado.
• Envíe una consulta coordinada con su cuadro, los detalles de pared y las necesidades de documentación a través de https://flanso.com/es/#contact.

Un cuadro coordinado es, en definitiva, una herramienta de comunicación. Cuando cada accesorio del aseo remite al mismo estándar oficial, a los mismos planos y a los mismos detalles de pared, los revisores, los instaladores y los responsables de las instalaciones trabajan todos a partir de un único conjunto de datos.

Fuentes

• US Access Board: Normas de accesibilidad ADA
