Barras de apoyo abatibles vs fijas en aseos comerciales en EE. UU.: comparación para prescriptores

Las barras de apoyo abatibles se pliegan a un lado para despejar el recorrido de traslado o liberar espacio en el suelo; las barras fijas permanecen rígidas en una sola posición. Ambas pueden cumplir los mismos requisitos de la ADA en un aseo comercial en EE. UU., pero se comportan de forma distinta en los traslados, en la forma en que cargan la pared y en lo que conviene documentar en el submittal. El marco aplicable es la norma ADA 2010 del Departamento de Justicia, publicada por el US Access Board en https://www.access-board.gov/ada/, con las disposiciones sobre barras de apoyo en la sección 609. Este artículo trata únicamente del territorio de los Estados Unidos; las cifras y secciones mencionadas no son normativas del Reino Unido, Alemania, Francia, España ni Italia.

Dónde encaja cada tipo de barra en los escenarios de traslado

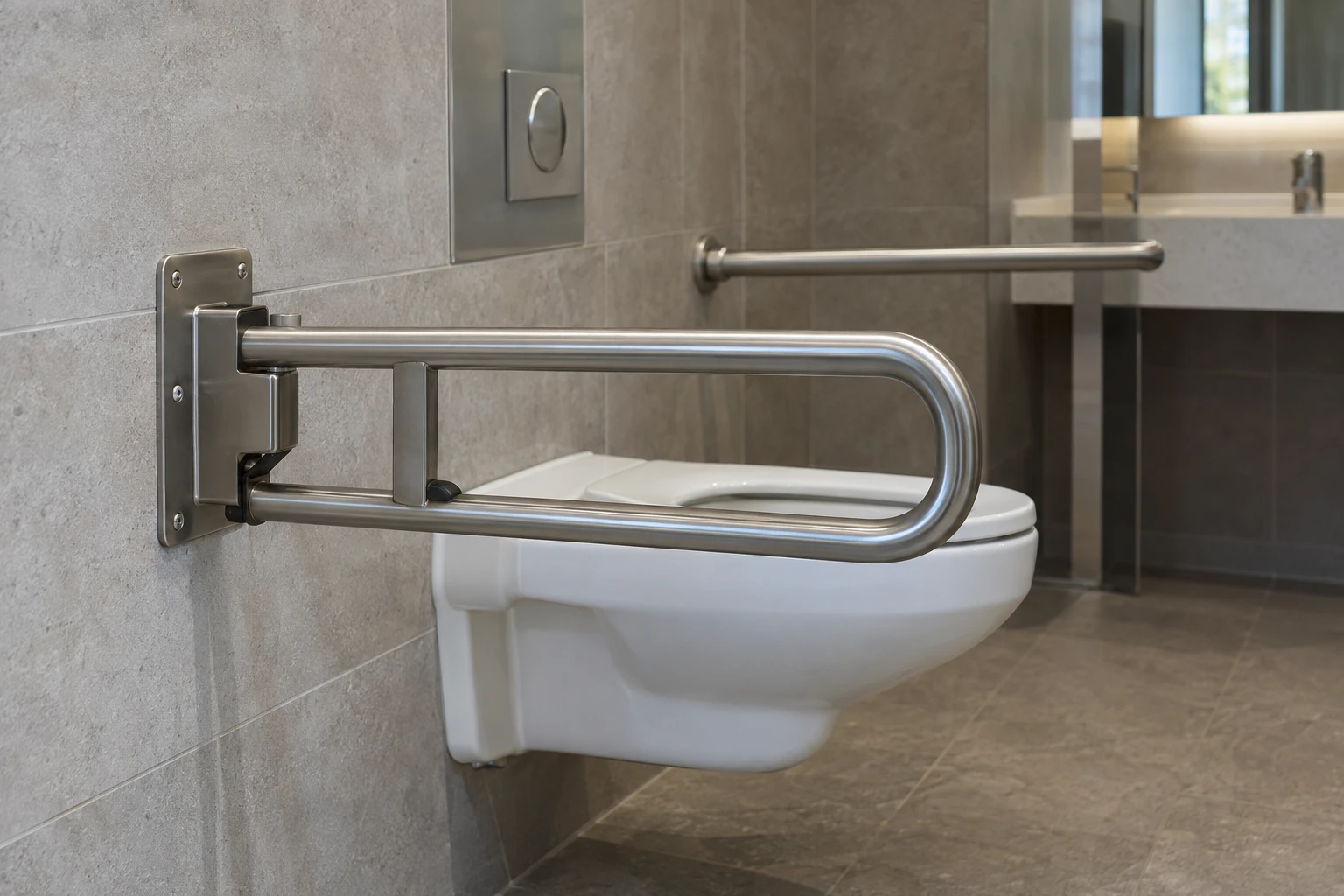

Una barra lateral fija junto a la taza del inodoro ofrece una superficie de agarre continua durante un traslado sentado. Una barra abatible en el lado opuesto, o al frente, puede dar apoyo durante el traslado y luego plegarse para despejar el espacio y permitir la aproximación en silla de ruedas o la asistencia de un cuidador. Este comportamiento pivotante es la razón por la que las barras abatibles suelen instalarse donde una barra fija bloquearía el espacio libre o el giro de una puerta.

Elija el tipo de barra según el escenario de traslado, no por costumbre. Pregúntese quién realiza el traslado, desde qué dirección, si un cuidador asiste y si la barra en posición bajada entra en conflicto con aparatos sanitarios, tabiques o circulación. Una barra fija que domina el espacio libre puede ser tan problemática como una barra abatible que nadie baja. El profesional de accesibilidad del proyecto debe confirmar la disposición para cada distribución concreta.

Comprobaciones de giro y de espacio de almacenamiento

Las barras abatibles incorporan un elemento móvil que las fijas no tienen. Antes de aprobar una, compruebe:

• El recorrido de giro de la barra desde la posición bajada a la elevada frente a aparatos sanitarios, tabiques y puerta adyacentes.
• Si la barra elevada queda dentro del espacio libre exigido por la distribución o bloquea la circulación.
• Si la barra se bloquea de forma fiable en ambas posiciones, de modo que no pueda girar bajo carga ni caer de nuevo hacia el recorrido de traslado.
• Si la posición bajada entra en conflicto con la colocación exigida de las barras circundantes según la sección 609.

Estas son comprobaciones de distribución y coordinación para el diseñador del proyecto; no deben resolverse solo con una ficha técnica del producto.

Camino de carga en la pared para ambos tipos de barra

La sección 609.8 de la ADA de EE. UU. exige que la barra de apoyo, los elementos de fijación, el montaje y la estructura de soporte resistan una fuerza de 250 pound (1112 N). Este es un requisito normativo, no un resultado de pruebas de producto de Flanso. Véase https://www.access-board.gov/ada/.

Una barra abatible añade una bisagra y un pivote a ese camino de carga. La pared debe soportar la carga a través de la placa de montaje propia de la barra, y el mecanismo debe mantener la barra rígida cuando está bajada. Una barra fija carga la pared de manera más sencilla, pero en ambos casos la pregunta crítica es qué hay detrás del acabado: estructura de montantes, mampostería u otra construcción oculta, y si existe refuerzo o hay que añadirlo.

Identificar esa construcción oculta y confirmar el camino de carga con un instalador cualificado forma parte del registro del levantamiento de la pared. El instalador y el diseñador del proyecto deciden el enfoque de anclaje; Flanso no prescribe fijaciones. Si necesita contexto sobre anclaje en paredes de aseos comerciales, consulte https://flanso.com/es/#anchoring.

Dimensiones que ambos tipos de barra deben cumplir

Sea cual sea el tipo de barra, se aplica la sección 609. La sección 609.2.1 fija el diámetro exterior circular de la superficie de agarre entre 1.25 y 2 inches (32 y 51 mm). La sección 609.4 mide generalmente la altura de la barra horizontal hasta la parte superior de la superficie de agarre, entre 33 y 36 inches (840 y 915 mm) sobre el suelo terminado, con disposiciones específicas para tazas infantiles y la barra inferior de la pared trasera de la bañera; no aplique el rango general a esas excepciones.

Compruebe la geometría de la barra abatible tanto elevada como bajada frente a estas disposiciones en la posición real de la pared. Todas las cifras anteriores proceden del texto oficial de la norma en https://www.access-board.gov/ada/. Tenga en cuenta que la sección 610 cubre los asientos, no los requisitos de las barras de apoyo, por lo que un asiento abatible se documenta por separado de las barras que lo rodean.

Qué registrar en los submittals

Los submittals son donde la elección de la barra se vuelve defendible. Registre:

• El tipo y modelo de barra, con los planos específicos del modelo y la documentación de carga del fabricante. Solicite esta información a Flanso para los modelos concretos considerados; no la asuma a partir de una norma.
• El sistema de pared y el refuerzo en cada ubicación de barra, según el registro del levantamiento.
• El escenario de traslado y por qué se eligió una barra abatible o fija en esa posición.
• El estudio del recorrido de giro de las barras abatibles, incluida la posición elevada.
• Las secciones citadas: 609.2.1 para el diámetro, 609.4 para la altura y 609.8 para el requisito estructural de 250 pound (1112 N), con referencia a https://www.access-board.gov/ada/.

Lista de comprobación del proyecto

• Confirme la edición aplicable de la norma ADA y cite el texto del Access Board: https://www.access-board.gov/ada/.
• Defina el escenario de traslado en cada inodoro y ducha antes de elegir el tipo de barra.
• Estudie el recorrido de giro y la posición elevada de cada barra abatible frente a aparatos, tabiques y puertas.
• Verifique el comportamiento de bloqueo en ambas posiciones como parte de la revisión de diseño.
• Levante la construcción oculta de la pared y registre el camino de carga en cada punto de montaje.
• Compruebe el diámetro de agarre y la altura de montaje según las secciones 609.2.1 y 609.4, prestando atención a las excepciones indicadas.
• Confirme que el conjunto cumple el requisito estructural de la 609.8 en su totalidad: barra, fijaciones, montaje y estructura de soporte.
• Reúna la documentación específica de carga y geometría de cada modelo de Flanso antes de pedir material.
• Delegue las decisiones de anclaje en un instalador cualificado y la validación de la distribución en el diseñador del proyecto.

Las barras abatibles y las fijas son ambas opciones válidas bajo la norma ADA; la diferencia está en la coordinación. Para información específica de modelos sobre barras abatibles y fijas de Flanso, envíe una consulta de proyecto a través de https://flanso.com/es/#contact.

Fuentes

• US Access Board: ADA Accessibility Standards
