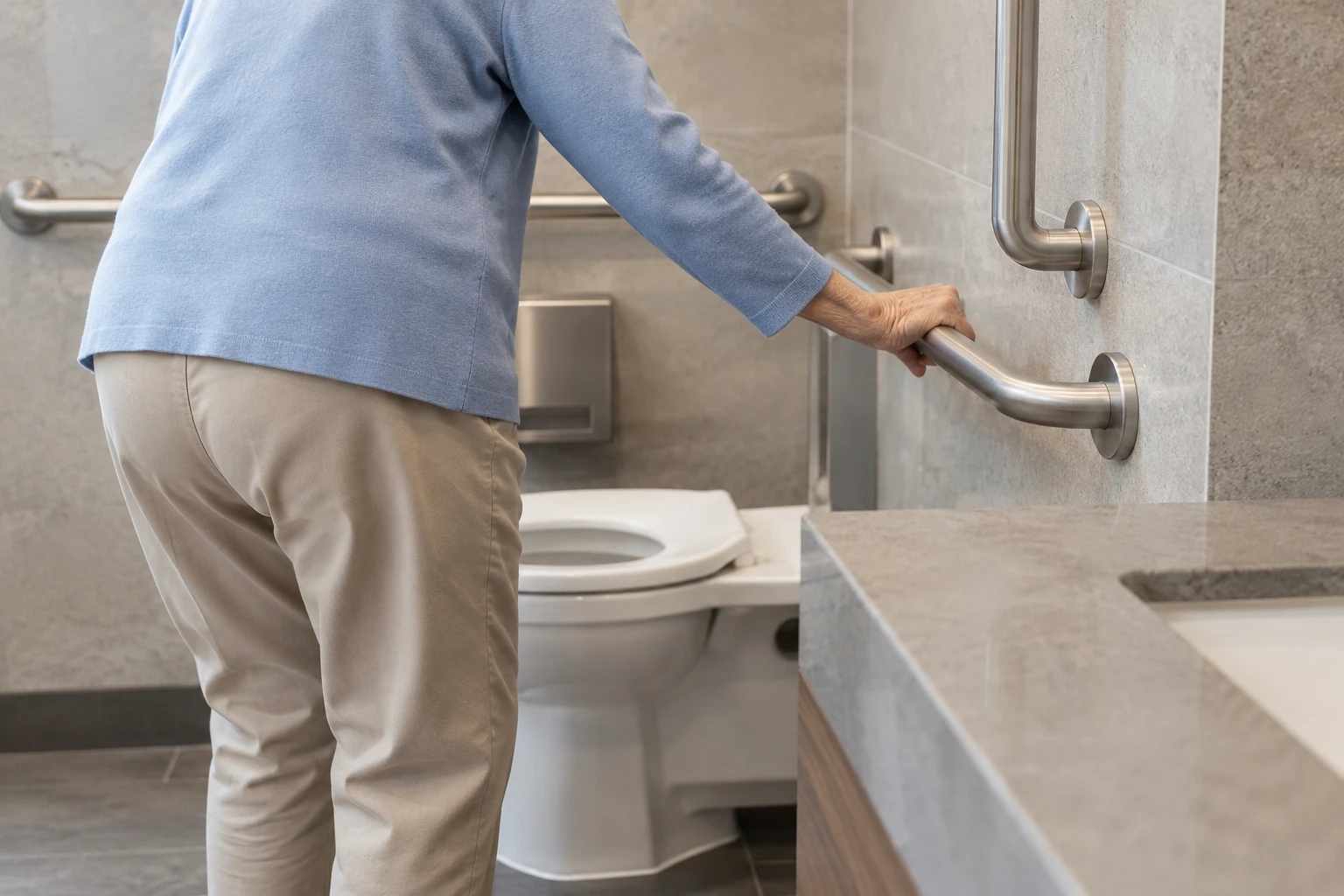

Pianificazione dei corrimano nei servizi igienici ad uso assistito e familiari: guida per progetti commerciali negli Stati Uniti

I servizi igienici ad uso assistito e quelli familiari o di accompagnamento seguono gli stessi requisiti fondamentali per i corrimano dei comparti accessibili standard secondo le ADA Standards del 2010, ma gli scenari d'uso sono diversi. Questi locali servono persone che possono avere un caregiver presente, quindi la configurazione deve supportare sia l'uso autonomo sia il trasferimento assistito. Questa differenza è una questione di pianificazione, non un'esenzione: il documento di riferimento resta l'ADA Standards for Accessible Design emesso dal Dipartimento di Giustizia degli Stati Uniti nel 2010, pubblicato in forma consolidata dallo US Access Board su https://www.access-board.gov/ada/.

Perché i locali assistiti e di accompagnamento sono un problema di pianificazione diverso

Un comparto igienico accessibile standard è progettato attorno al trasferimento autonomo dalla sedia a rotelle. Un locale ad uso assistito, a volte chiamato locale di accompagnamento o familiare, è uno spazio a occupante singolo che può accogliere un utente su sedia a rotelle insieme a un caregiver, oppure una persona che necessita di aiuto fisico da parte di un familiare o di un assistente.

Questo cambia le domande di pianificazione. Due persone si muovono all'interno del locale, quindi gli spazi laterali, l'apertura della porta e la relazione tra gli apparecchi sanitari contano in modi che una configurazione a comparto non coglie pienamente. Il caregiver può aver bisogno di spazio per stare accanto al water durante un trasferimento, e la disposizione delle maniglie non deve ostruire quello spazio. Poiché il locale serve una gamma più ampia di utenti, inclusi i bambini in alcune applicazioni dei locali familiari, alcune dimensioni nelle norme prevedono disposizioni separate che non corrispondono ai valori generali per adulti.

Il punto pratico per i progettisti: trattare le disposizioni ADA sui corrimano come base di partenza, poi analizzare gli scenari d'uso specifici di quel locale con il progettista del progetto e il professionista dell'accessibilità.

I requisiti ufficiali su cui fondare le decisioni

La Sezione 609 delle ADA Standards riguarda i corrimano. Tre disposizioni meritano di essere tenute presenti davanti al team di progettazione fin dall'inizio.

La Sezione 609.2.1 stabilisce il requisito della sezione trasversale circolare: diametro esterno tra 1,25 e 2 pollici (32 e 51 mm). Questo intervallo governa la selezione delle maniglie a livello di prodotto, quindi va inserito nel capitolato prima di richiedere i preventivi.

La Sezione 609.4 misura in genere l'altezza del corrimano orizzontale fino al punto superiore della superficie di presa, tra 33 e 36 pollici (840 e 915 mm) dal pavimento finito. Questa è la disposizione generale per adulti. Le norme contengono disposizioni separate per i water per bambini e per la maniglia inferiore sulla parete di fondo delle vasche da bagno. Non applicare l'intervallo di 33-36 pollici a quelle eccezioni; verificare quale disposizione si applica allo specifico apparecchio e al gruppo di utenti nel locale.

La Sezione 609.8 riguarda la resistenza strutturale. Il corrimano, i suoi fissaggi, il montaggio e la struttura di supporto vengono valutati insieme sotto una forza di 250 libbre (1112 N). Si noti cosa significa: il requisito si applica all'insieme completo, non solo alla maniglia. Una maniglia conforme fissata a un supporto inadeguato non soddisfa la disposizione. In un locale ad uso assistito, dove anche il caregiver può appoggiarsi alla maniglia durante un trasferimento, la questione del percorso del carico merita un'attenzione esplicita nella documentazione della costruzione della parete.

Il testo completo delle norme è disponibile su https://www.access-board.gov/ada/.

Coinvolgere precocemente il professionista dell'accessibilità

I locali ad uso assistito si collocano all'intersezione tra requisiti prescrittivi e valutazioni soggettive sugli scenari d'uso. Il professionista dell'accessibilità del progetto è la persona giusta per risolvere domande come quale disposizione delle maniglie serve meglio i trasferimenti previsti, come sfruttare la superficie di pavimento più ampia del locale e se si applicano disposizioni separate in base alla popolazione di utenti prevista.

Presentare domande specifiche anziché generiche. Invece di chiedere a quale altezza deve essere una maniglia, presentare la disposizione degli apparecchi e chiedere quale disposizione della Sezione 609.4 si applica. Invece di chiedere se una parete è adatta, fornire le informazioni sulla costruzione della parete e chiedere come documentare il percorso del carico secondo la Sezione 609.8. Formulare le domande in base alle sezioni ufficiali mantiene la discussione ancorata alle norme anziché a supposizioni.

Registrare le decisioni nella documentazione di progetto

Poiché i locali ad uso assistito comportano più interpretazione dei comparti standard, la registrazione delle decisioni ha maggiore peso. Voci utili includono:

• Gli scenari d'uso che il locale è pensato per servire, e chi ha assunto tale determinazione.
• Quali disposizioni della Sezione 609 si applicano a ciascuna posizione della maniglia, comprese eventuali disposizioni separate per gruppi di utenti non standard.
• I diametri delle maniglie specificati, con riferimento alla Sezione 609.2.1.
• Le informazioni sulla costruzione della parete e sul supporto che sostengono la valutazione secondo la Sezione 609.8, e chi le ha verificate.
• Eventuali deviazioni o interpretazioni concordate con il professionista dell'accessibilità, con le motivazioni.

Questa documentazione diventa il punto di riferimento alla revisione dei submittal e a eventuali audit o interventi successivi. Protegge inoltre il progetto se vengono proposte sostituzioni di prodotto a metà gara, perché i requisiti sono già legati a sezioni ufficiali anziché a una specifica pagina di catalogo.

Cosa richiedere ai produttori

Quando si confrontano le opzioni di maniglie per questi locali, chiedere a ciascun produttore informazioni specifiche per modello anziché affidarsi a affermazioni generiche. Richieste utili includono il diametro effettivo della superficie di presa, da verificare rispetto alla Sezione 609.2.1, e qualsiasi documentazione del produttore pertinente alla valutazione strutturale secondo la Sezione 609.8. Tenere presente che il requisito di 250 libbre è una disposizione normativa, non una prova che un determinato prodotto la soddisfi; la verifica dell'insieme completo, parete inclusa, spetta al team di progetto.

Flanso può fornire informazioni di prodotto specifiche per modello su richiesta. Per domande relative all'ancoraggio, vedere https://flanso.com/it/#anchoring, e per una richiesta di progetto visitare https://flanso.com/it/#contact.

Checklist di progetto

• Confermare con il progettista il tipo di locale e gli scenari d'uso che deve servire.
• Fare riferimento alle ADA Standards del 2010 come pubblicate dallo US Access Board: https://www.access-board.gov/ada/.
• Verificare quale disposizione di altezza della Sezione 609.4 si applica, in particolare dove possono essere rilevanti gli apparecchi per bambini o le disposizioni per vasche da bagno.
• Specificare diametri delle maniglie nell'intervallo della Sezione 609.2.1, da 1,25 a 2 pollici (32 a 51 mm).
• Registrare le informazioni sulla costruzione della parete e sul supporto per la valutazione secondo la Sezione 609.8.
• Concordare con il professionista dell'accessibilità il formato della registrazione delle decisioni prima dei submittal.
• Richiedere a ciascun produttore documentazione specifica per modello e rimettere le decisioni strutturali e di installazione all'installatore qualificato.

Fonti

• US Access Board: ADA Accessibility Standards
