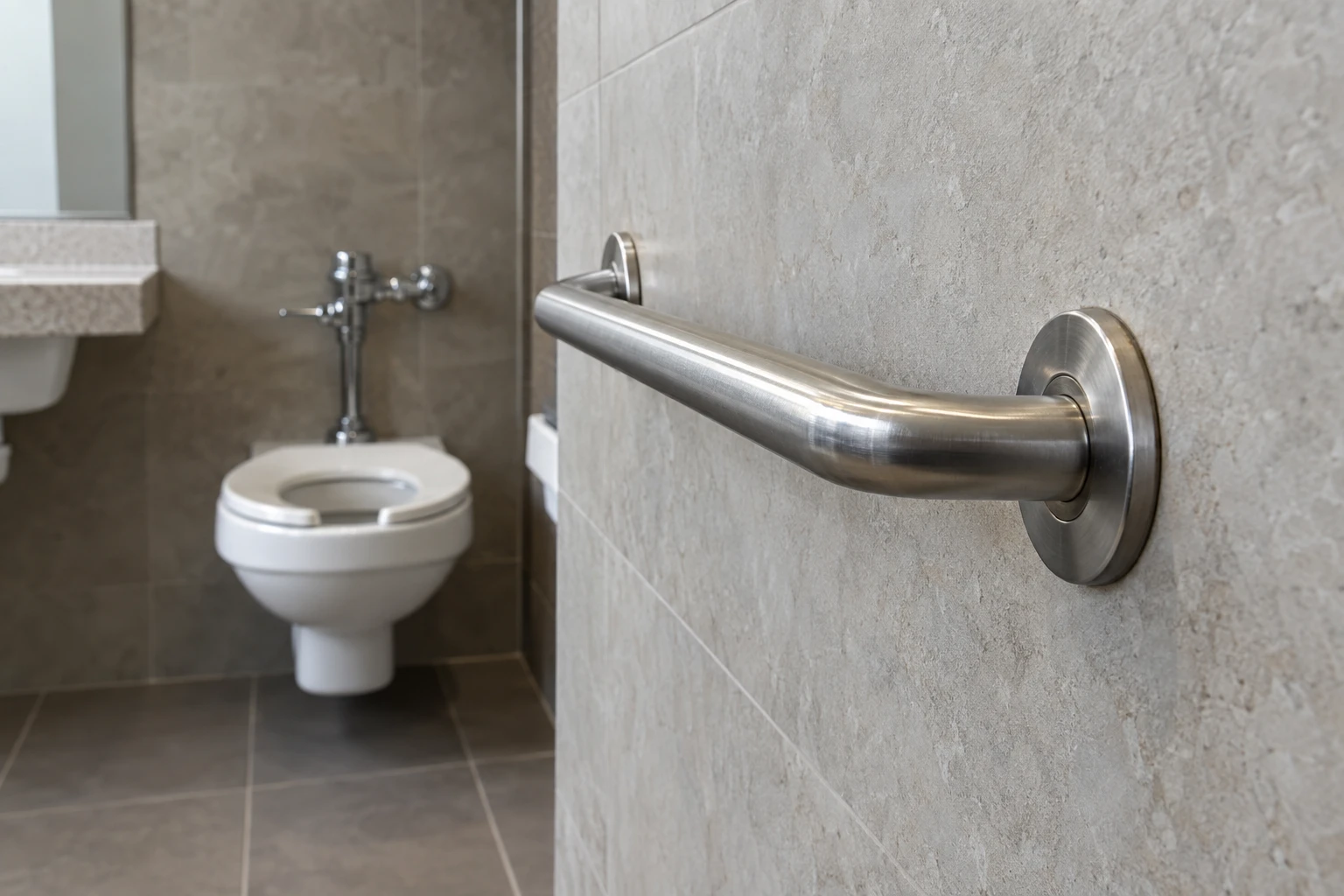

Maniglione su cartongesso: valutazione della costruzione nascosta della parete nei retrofit commerciali negli Stati Uniti

Un maniglione fissato solo al cartongesso finito non può essere considerato in grado di sopportare i carichi richiesti dagli ADA Standards statunitensi. Prima che qualsiasi barra venga specificata o installata in un edificio commerciale esistente, qualcuno deve stabilire cosa si trova effettivamente dietro la superficie: tipo e interasse delle montanti, intelaiatura o rinforzi di supporto (backing/blocking), rivestimenti strutturali e come i carichi giungeranno alla struttura dell'edificio. Tale valutazione appartiene al rapporto di rilievo e dovrebbe arrivare all'installatore qualificato come risultanze documentate, non come supposizioni.

Ciò che la norma richiede alla parete, non solo alla barra

Il Dipartimento di Giustizia degli Stati Uniti ha emanato gli ADA Standards nel 2010, e lo US Access Board pubblica il testo ufficiale combinato su https://www.access-board.gov/ada/. La Sezione 609 riguarda i maniglioni. La Sezione 609.8 richiede che il maniglione, i suoi elementi di fissaggio, il suo montaggio e la sua struttura di supporto resistano a una forza di 250 pound (1112 N). Si tratta di un requisito della norma applicabile all'insieme installato, non di un risultato di test sui prodotti Flanso, e non può essere soddisfatto dalla sola barra se la parete dietro di essa è inadeguata.

La Sezione 609.2.1 fissa il diametro esterno circolare di un maniglione tra 1,25 e 2 pollici, con 32 e 51 mm indicati nella norma. La Sezione 609.4 misura generalmente l'altezza orizzontale della barra fino al sommo della superficie di presa, tra 33 e 36 pollici (840 e 915 mm) sopra il pavimento finito. Disposizioni separate si applicano ai watercloset per bambini e alla barra inferiore della parete di fondo delle vasche da bagno, pertanto tale intervallo non va applicato a quelle eccezioni. La Sezione 610 riguarda i sedili, non i requisiti dei maniglioni, ed è talvolta citata erroneamente in questo contesto.

Perché il cartongesso nasconde le risposte

Il cartongesso finito non dice quasi nulla a chi specifica circa la capacità della parete. Dietro possono esserci montanti tradizionali in legno, montanti in acciaio cold-formed a interasse sconosciuto, muratura, calcestruzzo o stratificazioni di ristrutturazioni precedenti. L'intelaiatura di supporto può essere stata installata o meno al momento della costruzione della parete. Riparazioni precedenti, canalizzazioni per impianti e aperture dismesse possono indebolire punti che appaiono solidi dal lato finito.

In un retrofit, il rischio è che le posizioni delle barre vengano disegnate prima e che la parete venga scoperta dopo. Se il rilievo non trova alcuna intelaiatura di supporto dove serve una barra, la disposizione, l'altezza di montaggio o la stessa costruzione della parete potrebbero dover cambiare, e queste decisioni spettano al progettista.

Identificare la costruzione nascosta in un edificio esistente

Un rilievo della parete in un retrofit combina tipicamente diversi metodi, scelti dal rilevatore:

• Esame dei disegni originali, dei record as-built e della documentazione di ristrutturazioni passate
• Ispezione visiva per indizi come posizioni degli apparecchi, giunti dei pannelli e toppe di riparazione
• Metodi di rilevamento non distruttivi per localizzare montanti, rinforzi e impianti
• Aperture selettive dove il progettista le autorizza, con ripristino concordato in anticipo

Le risultanze dovrebbero essere registrate parete per parete, non edificio per edificio. Due pareti nello stesso locale igienico possono avere costruzioni diverse, soprattutto dove gli edifici sono stati ampliati o riconfigurati.

Perché intelaiatura e percorso dei carichi appartengono al rapporto di rilievo

L'ADA 609.8 valuta l'intero percorso dei carichi: la barra, i fissaggi, il montaggio e la struttura di supporto. Un rapporto che dica solo "parete in cartongesso" non permette a nessuno di verificare tale percorso. Il rapporto dovrebbe indicare, per ogni posizione proposta di maniglione:

• Substrato e tipo di intelaiatura dietro la finitura
• Presenza, posizione ed estensione dell'intelaiatura di supporto esistente
• Se sia prevista una nuova intelaiatura di supporto, e chi la dettaglierà
• Impianti rilevati vicino alla zona di montaggio
• Fotografie e note sui metodi di rilevamento come prova

Questo consente all'installatore qualificato di selezionare un approccio di fissaggio adeguato alle condizioni documentate, e al progettista di confermare che la disposizione possa raggiungere posizioni e altezze conformi. Il rilievo dovrebbe descrivere le condizioni, non prescrivere i fissaggi; la scelta del metodo di fissaggio rientra nell'ambito dell'installatore, che lavora secondo le istruzioni del produttore e i dettagli del progettista.

Cosa consegnare a un installatore qualificato

Il pacchetto di consegna dovrebbe includere:

• Il rapporto di rilievo della parete con risultanze e fotografie per ogni posizione
• Posizioni proposte delle barre e altezze di montaggio verificate rispetto alle sezioni ADA applicabili
• Documentazione del produttore per le barre selezionate, richiesta al fornitore in base al modello
• Conferma di chi dettaglia eventuali nuove intelaiature di supporto e di chi le ispeziona prima della chiusura

Flanso può fornire informazioni di prodotto specifiche per modello su richiesta; richiederle tramite https://flanso.com/it/#contact. Le considerazioni generali sull'ancoraggio sono discusse su https://flanso.com/it/#anchoring, ma la progettazione dei fissaggi per una parete specifica spetta all'installatore qualificato e al progettista.

Checklist di progetto

• Confermare che il progetto rientri negli ADA Standards 2010 e citare il testo ufficiale su https://www.access-board.gov/ada/
• Affidare un rilievo della parete che copra ogni posizione proposta di maniglione, non un campione
• Registrare substrato, intelaiatura, supporti e impianti dietro il cartongesso finito in ogni posizione
• Annotare le altezze di montaggio proposte rispetto all'ADA 609.4, facendo attenzione alle eccezioni per i watercloset per bambini e le barre della parete di fondo delle vasche
• Verificare il diametro della barra rispetto all'ADA 609.2.1
• Trattare l'ADA 609.8 come un requisito per l'insieme installato, non come prova su un prodotto
• Richiedere al fornitore la documentazione del produttore specifica per modello
• Concordare chi dettaglia, installa e ispeziona l'intelaiatura di supporto, e registrare la consegna all'installatore qualificato

Una valutazione di questo tipo protegge tanto il programma dei lavori quanto gli utenti: scoprire l'assenza di intelaiatura di supporto dopo aver ordinato le barre è uno dei ritardi più comuni nei lavori di retrofit di locali igienici commerciali.

Fonti

• US Access Board: ADA Accessibility Standards
