Haltegriff WC: Planung von Stützgriffen an WCs in gewerblichen Sanitärräumen in Deutschland

Stützgriffe an einem WC in einem öffentlichen oder gewerblichen Sanitärraum in Deutschland sind keine isolierte Produktauswahl. Sie sind Teil einer barrierefreien Raumanordnung, die den landesrechtlichen Bauvorschriften unterliegt und gegen anerkannte Regelwerke wie die DIN 18040-1 für öffentlich zugängliche Gebäude geplant wird. Dieser Artikel zeigt, wie Planer und Projekteinkäufer in Deutschland die Planung der Griffe auf der Transferseite angehen, Griffe mit Sanitärobjekten und Wandkonstruktion abstimmen und Entscheidungen im Leistungsverzeichnis dokumentieren sollten.

Welche offiziellen deutschen Leitlinien gelten

Die Bundesfachstelle Barrierefreiheit nennt die DIN 18040-1 als anerkanntes Planungsregelwerk für öffentlich zugängliche Gebäude. Ihr Themenhub zum Bauen ist ein sinnvoller Ausgangspunkt für jedes deutsche Sanitärprojekt: https://www.bundesfachstelle-barrierefreiheit.de/DE/Fachwissen/Gebaeude/gebaeude_node.html

Drei Punkte sind zu Projektbeginn entscheidend. Erstens hängen die geltenden Anforderungen von der Gebäudetypologie und von den Bauordnungen der Länder ab, daher muss das Projekt klären, welche Regeln gelten, bevor die Anordnung der Griffe festgelegt wird. Zweitens muss die DIN 18040-1 selbst erworben und in der aktuellen Ausgabe bei Beuth/DIN gelesen werden; aus dem Gedächtnis oder aus Zweitquellen zitierte Werte sind eine häufige Ursache für Planungsfehler. Drittens kann ein Griff allein die Barrierefreiheit eines Gebäudes nicht herstellen. Bewegungsflächen, Türbreiten, Anfahrflächen am WC und die Position von Waschtischen und weiteren Einbauten bilden eine zusammenhängende Anordnung, die als Ganzes bewertet wird.

Transferseite: fest montierter Griff und Klappgriff im Zusammenspiel

An einem barrierefreien WC ist die Transferseite die planerische Priorität. Eine Person kann seitlich vom Rollstuhl auf die WC-Sitzfläche umsetzen, und die Anordnung der Griffe muss diese Bewegung unterstützen, ohne sie zu behindern.

Typische Fragen, die der Projektplaner klärt, sind:

• Auf welcher Seite des WCs liegt die Transferseite, und erlaubt die Raumgeometrie eine seitliche Anfahrt?

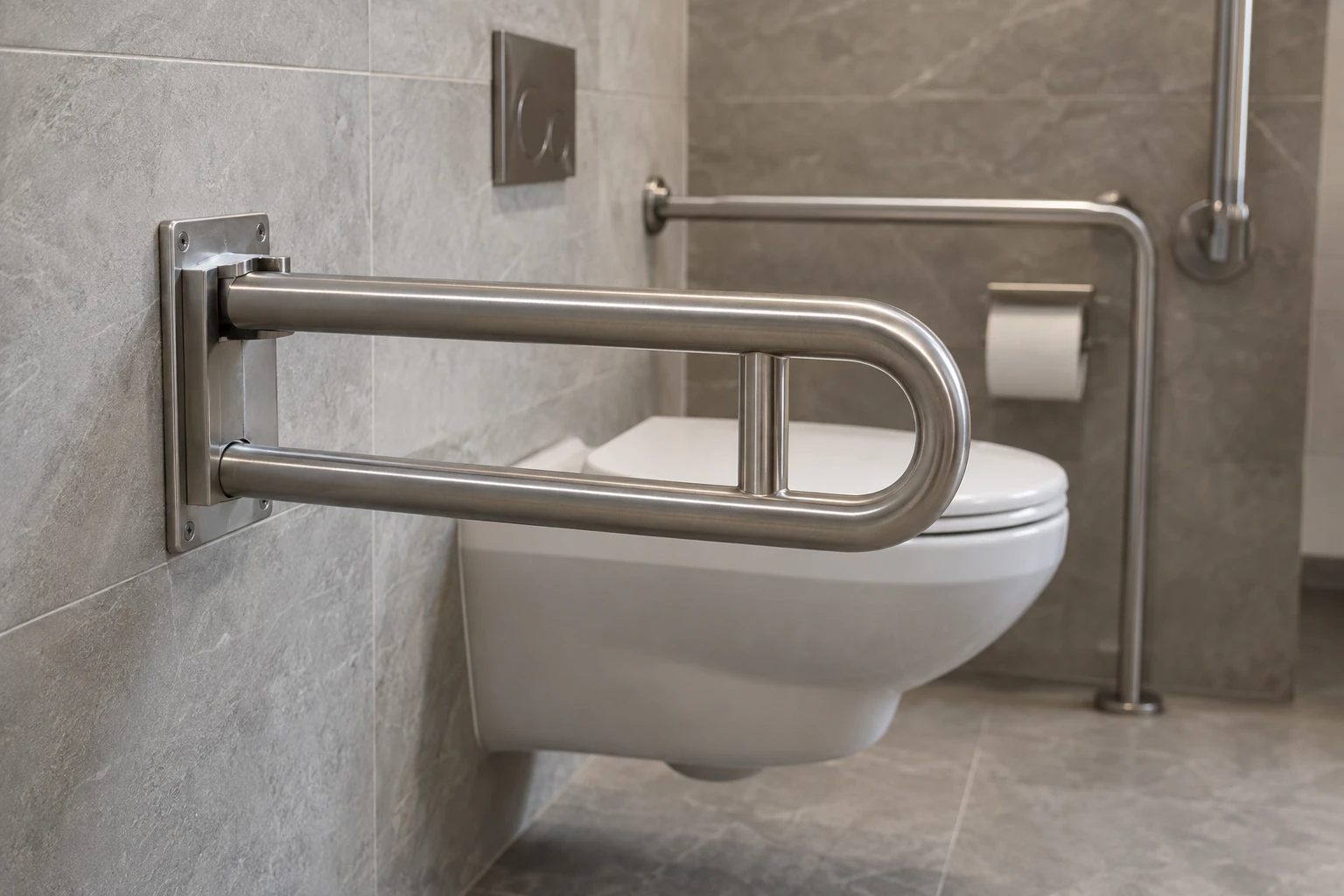

• Wo ergibt ein fest montierter Griff auf einer Seite und ein Stützklappgriff auf der anderen Seite Sinn, sodass sich der Klappgriff für die seitliche Umsetzung wegklappen und danach für Halt feststellen lässt?
• Kollidiert der Schwenkbereich eines Klappgriffs mit Wänden in der Nähe, Spendern, dem Waschtischbereich oder dem Türblatt?
• Ist genügend freie Fläche vorhanden, damit ein Rollstuhl neben dem WC positioniert werden kann, und erhält die gewählte Grifflage diese Fläche?

Der Klappgriff verdient in der Beschaffung besondere Aufmerksamkeit. Verriegelungsverhalten, Entriegelpunkt und die Unterlagen, die zeigen, wie Griff und Befestigung mit dem Wandaufbau zusammenhängen, sollten alle in der Einreichung dokumentiert sein. Statik- und Montageentscheidungen liegen beim Projektplaner und einer qualifizierten Fachfirma, nicht allein im Produktverzeichnis.

Abstimmung mit Sanitärobjekten, Wänden und angrenzenden Einbauten

Griffe funktionieren nur, wenn die umgebende Baukonstruktion eine Verankerung und Nutzung zulässt. Stimmen Sie den Grifzumfang ab mit:

• Wandkonstruktion. Vorwandinstallationen, Trockenbauwände und massive Wände tragen Lasten auf unterschiedliche Weise. Der Lastpfad vom Griff über die Befestigung in die tragende Struktur sollte vor der Montage dokumentiert werden, nicht erst auf der Baustelle entdeckt werden. Flansos Übersicht zur Verankerung unter https://flanso.com/it/#anchoring erklärt, was mit der Fachfirma zu besprechen ist.
• WC-Position und Spülplatte. Griffe, Einbauelemente und die Spülplatte belegen dieselbe Wandzone. Klären Sie die Position der Platte frühzeitig gegen die geplanten Befestigungspunkte ab.
• Spender und Zubehör. Papier-, Seifen- und Entsorgungseinrichtungen dürfen die freie Transferfläche nicht verkleinern oder den Griff entlang des Griffs behindern.
• Waschtisch- und Bewegungszonen. Ein normgerechter WC-Griff gleicht keinen Waschtischbereich aus, der die Rollstuhlanfahrt blockiert. Prüfen Sie den Raum als einen Umfang.

Bei Nachrüstprojekten ist ein zusätzlicher Schritt nötig: eine Aufnahme der bestehenden Wandkonstruktion und der Leitungen, bevor jemand Dübel und Befestigungen auswählt. Dokumentieren Sie, was festgestellt wurde, wer es geprüft hat und welche statischen Entscheidungen an wen weitergegeben wurden.

Was im Leistungsverzeichnis und in der Einreichung zu dokumentieren ist

Deutsche Ausschreibungen belohnen Projekte, die Entscheidungen klar dokumentieren. Eine Griffposition im Verzeichnis sollte enthalten:

• Raum und Position, gekennzeichnet auf dem Grundriss.
• Den Typ: fest, Klappgriff (Stützklappgriff) oder anders, mit Begründung der Wahl.
• Das referenzierte Planungsregelwerk und dessen Ausgabe, zum Beispiel DIN 18040-1, plus die bestätigte landesrechtliche Bauanforderung.
• Erforderliche Produktdokumentation: Zeichnungen, Materialien und Oberflächen sowie Herstellerangaben zum Befestigungssystem.
• Die namentlich benannte verantwortliche Person für die statische Abnahme und für die Montageabnahme.

Halten Sie Produktangaben und Projektanforderungen getrennt. Eine Herstellerzeichnung beschreibt ein Produkt; erst die Projektdokumentation zeigt, wie die Anordnung die geltenden Anforderungen erfüllt.

Modellbezogene Informationen bei Flanso anfragen

Flanso liefert Sanitärausstattung für gewerbliche Bäder, darunter fest montierte und klappbare Stützgriffe aus Edelstahl. Produktzeichnungen, Oberflächenreferenzen und Dokumentation werden modellbezogen erstellt – fragen Sie also nach den konkreten Unterlagen für die Griffarten in Ihrem Verzeichnis, statt auf allgemeine Aussagen zu vertrauen. Eine Anfrage über https://flanso.com/it/#contact ist der direkte Weg: Nennen Sie die Projektart, das Bundesland, die in Frage kommenden Griffarten und die Dokumentation, die die Ausschreibung verlangt.

Projekt-Checkliste

• Gebäudetyp und geltende landesrechtliche Bauanforderungen klären.
• Aktuelle DIN 18040-1 bei DIN beziehen und die relevanten WC-Abschnitte im Original lesen.
• Den Themenhub der Bundesfachstelle Barrierefreiheit als offizielle Startreferenz nutzen: https://www.bundesfachstelle-barrierefreiheit.de/DE/Fachwissen/Gebaeude/gebaeude_node.html
• Transferseite festlegen und die freie Anfahrfläche auf dem Grundriss prüfen.
• Befestigungen der Griffe mit Vorwand- oder Wandkonstruktion, Spülplatte und Leitungen abstimmen.
• Schwenkbereich und Verriegelung des Klappgriffs gegen angrenzende Einbauten und das Türblatt prüfen.
• Ergebnisse der Wandaufnahme und Leitungsprüfung bei Nachrüstprojekten dokumentieren.
• Verantwortliche für statische und montageseitige Abnahme in der Einreichung nennen.
• Modellbezogene Zeichnungen und Unterlagen bei Lieferanten anfragen, bevor bestellt wird.

Ein gut dokumentierter Grifzumfang macht einen Sanitärraum nicht allein barrierefrei, aber er gibt Projektplaner, Fachfirma und Bauherrn einen klaren, überprüfbaren Nachweis, wie der WC-Bereich geplant wurde und warum jede Entscheidung getroffen wurde.

Quellen

• Bundesfachstelle Barrierefreiheit
